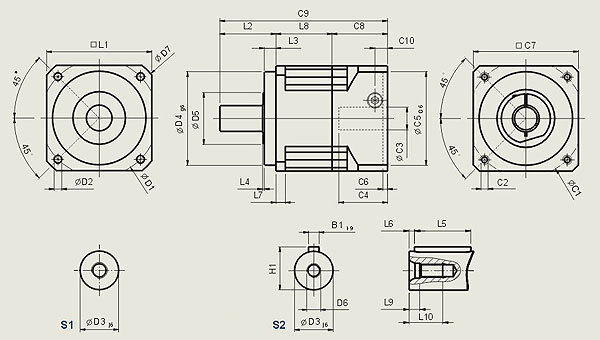

单节 (减速比 i = 3 - 10)
AB042
AB060
AB090
AB115
AB142
AB180
AB220
D1
50
70
100
130
165
215
250
D2
3.4
5.5
6.6
9
11
13
17
D3 j6
13
16
22
32
40
55
75
D4g6
35
50
80
110
130
160
180
D5
22
30
45
60
75
95
115
D6
M4 X 0.7P
M5 X 0.8P
M8 X 1.25P
M12 X 1.75P
M16 X 2P
M20 X 2.5P
M20 X 2.5P
D7
56
80
116
152
185
240
292
L1
42
60
90
115
142
180
220
L2
26
37
48
65
97
105
138
L3
5.5
7
10
12
15
20
30
L4
1
1.5
1.5
2
3
3
3
L5
16
25
32
40
63
70
90
L6
2
2
3
5
5
6
7
L7
4
6
8
10
12
15
20
L8
31
35
48
61
71.5
84.5
93
L9
3.2
4
6
9.5
12
15
15
L10
10
12.5
19
28
36
42
42
C1 3
46
70
100
130
165
215
235
C2 3
M4 X 0.7P
M5 X 0.8P
M6 X 1P
M8 X 1.25P
M10 X 1.5P
M12 X 1.75P
M12 X 1.75P
C33
≤11
≤14
* ≤19 / ≤24
≤32
≤38
≤48
≤55
C43
25
30
40
50
60
82
82
C5 3 G6
30
50
80
110
130
180
200
C63
3.5
4
4
5
6
6
6
C7 3
42
60
90
115
142
190
220
C83
29.5
41.5
48
61
71
96
100
C9 3
86.5
113.5
144
187
239.5
285.5
331
C10 3
8.75
10
11.25
13.5
16
18.25
20
B1 h9
5
5
6
10
12
16
20

H1

15
18
24.5
35
43
59
79.5

3. C1~C10 是公制标准马达连接板之尺寸。
* AB090 3~10减速比提供C3=24可选,无提供陶瓷衬套。

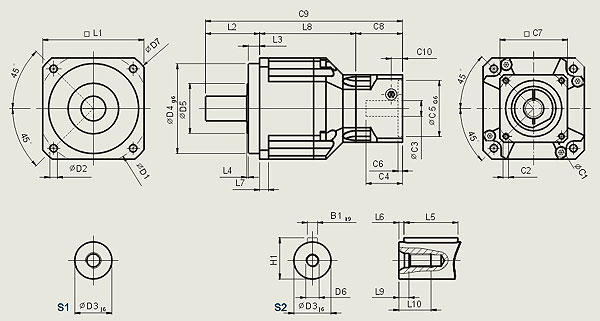

双节 (减速比 i = 25 - 200)
AB042
AB060
AB090
AB115
AB142
AB180
AB220
D1
50
70
100
130
165
215
250
D2
3.4
5.5
6.6
9
11
13
17
D3 j6
13
16
22
32
40
55
75
D4g6
35
50
80
110
130
160
180
D5
22
30
45
60
75
95
115
D6
M4 X 0.7P
M5 X 0.8P
M8 X 1.25P
M12 X 1.75P
M16 X 2P
M20 X 2.5P
M20 X 2.5P
D7
56
80
116
152
185
240
292
L1
42
60
90
115
142
180
220
L2
26
37
48
65
97
105
138
L3
5.5
7
10
12
15
20
30
L4
1
1.5
1.5
2
3
3
3
L5
16
25
32
40
63
70
90
L6
2
2
3
5
5
6
7
L7
4
6
8
10
12
15
20
L8
58.5
72
85.5
113
135
161.5
178.5
L9
3.2
4
6
9.5
12
15
15
L10
10
12.5
19
28
36
42
42
C1 4
46
46
70
100
130
165
215
C2 4
M4 X 0.7P
M4 X 0.7P
M5 X 0.8P
M6 X 1P
M8 X 1.25P
M10 X 1.5P
M12 X 1.75P
C3 4
≤11
* ≤11 / ≤12
* ≤14 /
≤15.875 /
≤16
* ≤ 19 /
≤ 24
≤32
≤38
≤48
C4 4
25
25
30
40
50
60
82
C5 4 G6
30
30
50
80
110
130
180
C6 4
3.5
3.5
4
4
5
6
6
C7 4
42
42
60
90
115
142
190
C8 4
29.5
29.5
41.5
48
61
71
96
C9 4
114
138.5
175
226
293
337.5
412.5
C10 4
8.75
8.75
10
11.25
13.5
16
18.25
B1 h9
5
5
6
10
12
16
20

H1

15
18
24.5
35
43
59
79.5
4. C1~C10 是公制标准马达连接板之尺寸。
* AB060 15~50 减速比提供 C3 ≤12 可选。
* AB090 15~50 减速比提供 C3 ≤14 / ≤15.875 / ≤16 可选。
* AB115 15~100 减速比提供 C3 =24 可选,无提供陶瓷衬套。
