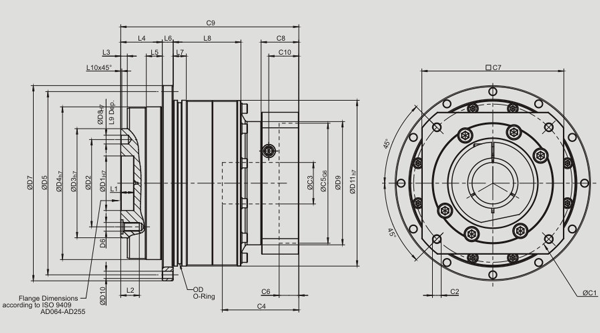

单节 (减速比 i = 4 - 10)
AD047
AD064
AD090
AD110
AD140
AD200
AD255
D1H7
12
20
31.5
40
50
80
100
D2
20
31.5
50
63
80
125
140
D3h7
28
40
63
80
100
160
180
D4h7
47
64
90
110
140
200
255
D5
67
79
109
135
168
233
280
D6
4×M3×0.5P
7×M5×0.8P
7×M6×1P
11×M6×1P
11×M8×1.25P
11×M10×1.5P
12×M16×2P
D7
72
86
118
145
179
247
300
D8H7
3
5
6
6
8
10
12
D9
45.5
55
77
90
113
138
175
D10
8×3.4
8×4.5
8×5.5
8×5.5
12×6.6
12×9
16×13.5
D11h7
60
70
95
120
152
212
255
L1
4
8
12
12
12
16
20
L2
6.5
8
13.5
13.5
17
22.5
30.5
L3
3
3
6
6
6
8
12
L4
19.5
19.5
30
29
38
50
66
L5
7
7
10
10
14.6
15
20
L6
4
4
7
8
10
12
18
L7
5
7.7
8
10
12
15
20
L8
18.5
28.5
27
37
62
69.5
82
L9
4
6
7
7
7
10
10
L10
0.5
0.5
1
1
1
1
1
C1 3
46
70
100
130
165
200
235
C2 3
M4×0.7P
M4×0.7P
M6×0.1P
M8×1.25P
M10×1.5P
M12×1.75P
M12×1.75P
C3 3
≤11
*≤14 / ≤16
≤19 / ≤24
≤32
≤38
≤48
≤55
C4 3
30
30
40
50
60
113
116
C5 3 G6
30
50
80
110
130
114.3
220
C6 3
3.5
4
4
5
6
6
6
C7 3
48
60
90
115
142
180
220
C8 3
19.5
15
17
19.5
22.5
57
63
C9 3
70
78.5
99.5
121.5
151
227.5
256.5
C10 3
13.25
9.5
10.75
13
15.5
48.75
53.5
OD
56×2
66×2
90×3
110×3
145×3
200×5
238×5

3. C1~C10 是公制标准马达连接板之尺寸。
* AD064 5,10 减速比提供 C3≤16 可选。

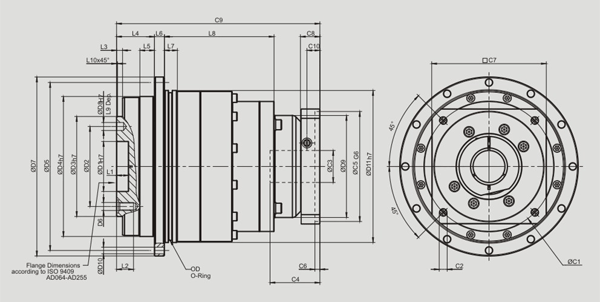

双节 (减速比 i = 20 - 100)
AD047
AD064
AD090
AD110
AD140
AD200
AD255
D1H7
12
20
31.5
40
50
80
100
D2
20
31.5
50
63
80
125
140
D3h7
28
40
63
80
100
160
180
D4h7
47
64
90
110
140
200
255
D5
67
79
109
135
168
233
280
D6
4×M3×0.5P
7×M5×0.8P
7×M6×1P
11×M6×1P
11×M8×1.25P
11×M10×1.5P
12×M16×2P
D7
72
86
118
145
179
247
300
D8H7
3
5
6
6
8
10
12
D9
45.5
45.5
53.4
77
102
125
160
D10
8×3.4
8×4.5
8×5.5
8×5.5
12×6.6
12×9
16×13.5
D11h7
60
70
95
120
152
212
255
L1
4
8
12
12
12
16
20
L2
6.5
8
13.5
13.5
17
22.5
30.5
L3
3
3
6
6
6
8
12
L4
19.5
19.5
30
29
38
50
66
L5
7
7
10
10
14.6
15
20
L6
4
4
7
8
10
12
18
L7
5
7.7
8
10
12
15
20
L8
54.5
65
60
87.5
110
132.5
148
L9
4
6
7
7
7
10
10
L10
0.5
0.5
1
1
1
1
1
C1 4
46
46
70
100
130
165
200
C2 4
M4×0.7P
M4×0.7P
M4×0.7P
M6×1P
M8×1.25P
M10×1.5P
M12×1.75P
C3 4
≤11
*≤11 / ≤12
* ≤14 /
≤15.875 /
≤16
≤ 19 / ≤ 24
≤32
≤38
≤48
C4 4
30
30
30
40
50
60
113
C5 4 G6
30
30
50
80
110
130
114.3
C6 4
3.5
3.5
4
4
5
6
6
C7 4
48
48
60
90
115
142
180
C8 4
19.5
19.5
15
17
19.5
22.5
57
C9 4
97.5
108
130
160
204
248
339.5
C10 4
13.25
13.25
9.5
10.75
13
15.5
48.75
OD
56×2
66×2
90×3
110×3
145×3
200×5
238×5
4. C1~C10 是公制标准马达连接板之尺寸。
* AD064 20~50 减速比提供 C3 ≤12 可选。
* AD090 20~50 减速比提供 C3 ≤15.875 / ≤16 可选。

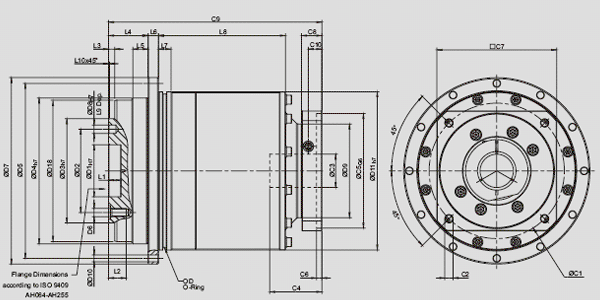

双节 (减速比 i = 16,21,31,61,91)
AD047
AD064
AD090
AD110
AD140
AD200
AD255
D1H7
12
20
31.5
40
50
80
100
D2
20
31.5
50
63
80
125
140
D3h7
28
40
63
80
100
160
180
D4h7
47
64
90
110
140
200
255
D5
67
79
109
135
168
233
280
D6
4×M3×0.5P
7×M5×0.8P
7×M6×1P
11×M6×1P
11×M8×1.25P
11×M10×1.5P
12×M16×2P
D7
72
86
118
145
179
247
300
D8H7
3
5
6
6
8
10
12
D9
45.5
45.5
53.4
77
102
125
160
D10
8×3.4
8×4.5
8×5.5
8×5.5
12×6.6
12×9
16×13.5
D11h7
60
70
95
120
152
212
255
D18
46.2
63.2
89.2
109.2
139.2
199.2
254.2
L1
4
8
12
12
12
16
20
L2
6.5
8
13.5
13.5
17
22.5
30.5
L3
3
3
6
6
6
8
12
L4
19.5
19.5
30
29
38
50
66
L5
7
7
10
10
14.6
15
20
L6
4
4
7
8
10
12
18
L7
5
7.7
8
10
12
15
20
L8
54.5
65
60
87.5
110
132.5
148
L9
4
6
7
7
7
10
10
L10
0.5
0.5
1
1
1
1
1
C1 5
46
46
70
100
130
165
215
C2 5
M4×0.7P
M4×0.7P
M5×0.8P
M6×1P
M8×1.25P
M10×1.5P
M12×1.75P
C3 5
≤11
*≤11 / ≤12
* ≤14 /
≤15.875 /
≤16
≤ 19 / ≤ 24
≤32
≤38
≤48
C4 5
30
30
34
40
50
60
85
C5 5 G6
30
30
50
80
110
130
180
C6 5
3.5
3.5
8
4
5
6
6
C7 5
48
48
60
90
115
142
190
C8 5
19.5
19.5
19
17
19.5
22.5
29
C9 5
97.5
108
130.5
160
204
248
323
C10 5
13.25
13.25
13.5
10.75
13
15
20.75
OD
56×2
66×2
90×3
110×3
145×3
200×5
238×5
5. C1~C10 是公制标准马达连接板之尺寸。
* AD064 16~31 减速比提供 C3 ≤12 可选。
* AD090 16~31 减速比提供 C3 ≤15.875 / ≤16 可选。
