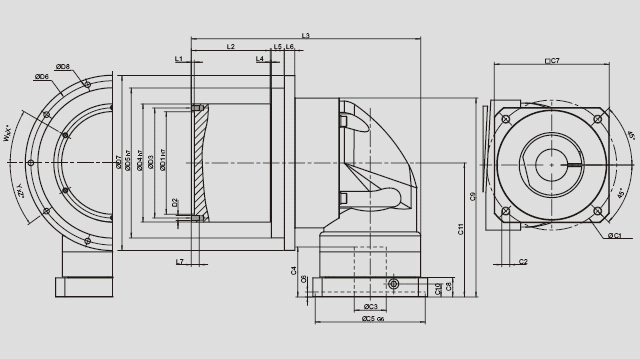

单节 (减速比 i = 2 - 9)
ALR070 ALR095 ALR110 ALR150 ALR190 ALR230 ALR280
D1H7 37.5 55.5 70.5 102.5 132.5 168.5 204.5
D2 M3×0.5P M3×0.5P M4×0.7P M5×0.8P M5×0.8P M6×1P M6×1P
D3 42 61.5 78.5 110 142.5 179 216
D4h7 47.7 67.3 87.3 118.1 152.8 190 229.2
D5h7 70 95 110 150 190 230 280
D6 80 108 124 164 208 246 296
D7 90 120 135 175 225 262 312
D8 4.5 5.5 5.5 5.5 9 9 9
L1 3 3 3 3 4 3 3
L2 36 55.5 60.5 79 94 115 116
L3 106.5 144 183.5 229.5 278 339.5 382.5
L4 0.5 0.5 0.5 1 1 1.5 1.5
L5 6 7 10 13 15 18 22
L6 6 7 7.5 10.5 12 15 18
L7 6 6 8 9 9 11 11
C1 3 46 70 100 130 165 215 235
C2 3 M4×0.7P M5×0.8P M6×0.1P M8×1.25P M10×1.5P M12×1.75P M12×1.75P
C3 3 ≤11 ≤14 / ≤16 ≤19 / ≤24 ≤32 ≤38 ≤48 ≤55
C4 3 30 34 40 50 60 85 116
C5 3 G6 30 50 80 110 130 180 200
C6 3 3.5 8 4 5 6 6 6
C7 3 48 60 90 115 142 190 220
C8 3 19.5 19 17 19.5 22.5 29 63
C9 3 100.5 116.5 159.5 199 245.5 316 398.5
C10 3 13.25 13.5 10.75 13 15 20.75 53.5
C11 3 74 81.5 107.5 134 164.5 213.5 268.5
W 6 8 8 8 12 12 12
X 60 45 45 45 30 30 30
Y 6 10 10 10 10 10 12
Z 60 36 36 36 36 36 30

3. C1~C10 是公制标准马达连接板之尺寸。

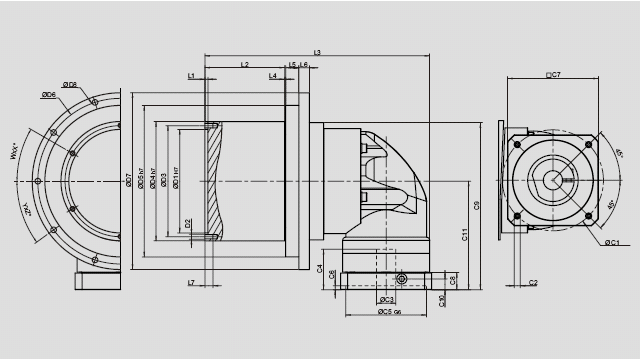

双节 (减速比 i = 10 - 90)
ALR070 ALR095 ALR110 ALR150 ALR190 ALR230 ALR280
D1H7 37.5 55.5 70.5 102.5 132.5 168.5 204.5
D2 M3×0.5P M3×0.5P M4×0.7P M5×0.8P M5×0.8P M6×1P M6×1P
D3 42 61.5 78.5 110 142.5 179 216
D4h7 47.7 67.3 87.3 118.1 152.8 190 229.2
D5h7 70 95 110 150 190 230 280
D6 80 108 124 164 208 246 296
D7 90 120 135 175 225 262 312
D8 4.5 5.5 5.5 5.5 9 9 9
L1 3 3 3 3 4 3 3
L2 36 55.5 60.5 79 94 115 116
L3 122.5 141.5 164.5 222.5 266 327.5 374
L4 0.5 0.5 0.5 1 1 1.5 1.5
L5 6 7 10 13 15 18 22
L6 6 7 7.5 10.5 12 15 18
L7 6 6 8 9 9 11 11
C1 3 46 46 70 100 130 165 215
C2 3 M4×0.7P M4×0.7P M5×0.8P M6×0.1P M8×1.25P M10×1.5P M12×1.75P
C3 3 ≤11 ≤11 / ≤12 ≤14 / ≤15.875 / ≤16 ≤19 / ≤24 ≤32 ≤38 ≤48
C4 3 30 30 34 40 50 60 85
C5 3 G6 30 30 50 80 110 130 180
C6 3 3.5 3.5 8 4 5 6 6
C7 3 48 48 60 90 115 142 190
C8 3 19.5 19.5 19 17 19.5 22.5 29
C9 3 100.5 105 122.5 165.5 206.5 253.5 325.5
C10 3 13.25 13.25 13.5 10.75 13 15 20.75
C11 3 74 74 81.5 107.5 134 164.5 213.5
W 6 8 8 8 12 12 12
X 60 45 45 45 30 30 30
Y 6 10 10 10 10 10 12
Z 60 36 36 36 36 36 30

4. C1~C10 是公制标准马达连接板之尺寸。
