硬度:HRC 45-55
精度:加工精度为H7;粗糙度 RA 1.6

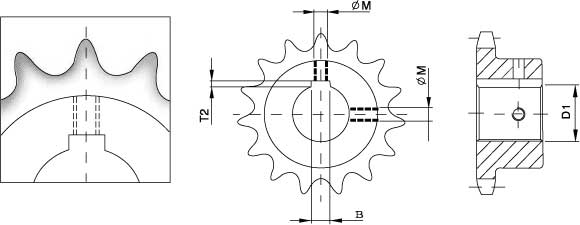

键槽标准:DIN 6885 / BS 4235,位于齿牙中线
两个顶丝螺纹孔

孔内径
D1
键槽宽度
B
键槽高度
T2
顶丝尺寸
ØM
Ø10 H7
+0.015
3 H9
+0.025
1.4
+0.10
M4
-0
-0
-0
Ø12 H7
+0.018
4 H9
+0.030
1.8
+0.10
M4
-0
-0
-0
Ø14 H7
+0.018
5 H9
+0.030
2.3
+0.10
M4
-0
-0
-0
Ø15 H7
+0.018
5 H9
+0.030
2.3
+0.10
M4
-0
-0
-0
Ø16 H7
+0.018
5 H9
+0.030
2.3
+0.10
M4
-0
-0
-0
Ø18 H7
+0.018
6 H9
+0.030
2.8
+0.10
M5
-0
-0
-0
Ø19 H7
+0.021
6 H9
+0.030
2.8
+0.10
M5
-0
-0
-0
Ø20 H7
+0.021
6 H9
+0.030
2.8
+0.10
M5
-0
-0
-0
Ø22 H7
+0.021
6 H9
+0.030
2.8
+0.10
M5
-0
-0
-0
Ø24 H7
+0.021
8 H9
+0.036
3.3
+0.20
M6
-0
-0
-0
Ø25 H7
+0.021
8 H9
+0.036
3.3
+0.020
M6
-0
-0
-0
Ø28 H7
+0.021
8 H9
+0.036
3.3
+0.20
M6
-0
-0
-0
Ø30 H7
+0.021
8 H9
+0.036
3.3
+0.20
M6
-0
-0
-0
Ø32 H7
+0.025
10 H9
+0.036
3.3
+0.20
M8
-0
-0
-0
Ø35 H7
+0.025
10 H9
+0.036
3.3
+0.20
M8
-0
-0
-0
Ø38 H7
+0.025
10 H9
+0.036
3.3
+0.20
M8
-0
-0
-0
Ø40 H7
+0.025
12 H9
+0.043
3.3
+0.20
M10
-0
-0
-0
Ø42 H7
+0.025
12 H9
+0.043
3.3
+0.20
M10
-0
-0
-0
Ø45 H7
+0.025
14 H9
+0.043
3.8
+0.20
M12
-0
-0
-0
Ø48 H7
+0.025
14 H9
+0.043
3.8
+0.20
M12
-0
-0
-0
Ø50 H7
+0.025
14 H9
+0.043
3.8
+0.20
M12
-0
-0
-0
