输送系统  无动力式辊子输送机
输送货物  托盘、轮胎、钢板、周转箱、纸箱等
适用场合  室内输送
轴承组件  轴承钢座镀锌
                  非标轴承半精密级

直缝电焊钢管GB/T13793-1992
外径38,42,50,57,60,63,76,80,89mm

不锈钢焊接管GB/T12770-1991
外径38,50,60mm
不锈钢无缝管GB/T8162-87
外径76,89mm

铝合金挤圆管GB/T4436-1995
外径38,50,60mm

冷拉圆钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)

弹簧压入式直径12,15,17,20
全扁榫式直径12,15,17,20
内牙轴式直径12,15,17,20
通轴销孔式直径12,15,17,20

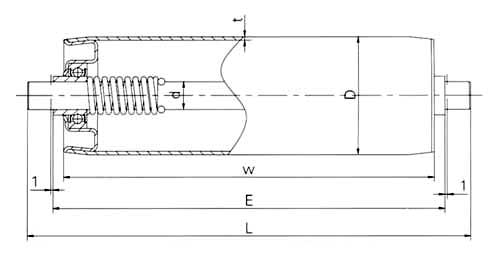

弹簧压入式
辊子外径
D
轴芯
直径
d
38,42,50,57,60
12
E=W+9 L=W+11
50,60
15
E=W+9 L=W+11
80
17
E=W+9 L=W+11
76,80,89
20
E=W+9 L=W+11
优选长度:
E = 304,352,405,456,504,558,609,656,
710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12
Ø15
Ø17
Ø20
钢制镀锌
Ø38 × 1.5
AOOC-HDA-ADA
Ø42 × 1.5
AOOC-HEA-ADA
Ø50 × 1.5
AOOC-HGA-ADA
AOOC-HGA-AEA
Ø57 × 1.5
AOOC-HHA-ADA
Ø60 × 1.5
AOOC-HIA-ADA
Ø60 × 2.0
AOOC-HJA-ADA
AOOC-HJA-AEA
AOOC-HJA-AGA
Ø60 × 2.5
AOOC-HKA-AEA
Ø63 × 2.0
AOOC-HMA-AEA
Ø76 × 2.5
AOOC-HNA-AEA
AOOC-HNA-AGA
Ø76 × 3.0
AOOC-HOA-AEA
AOOC-HOA-AGA
Ø80 × 4.0
AOOC-HPA-AFA
AOOC-HPA-AGA
Ø89 × 3.0
AOOC-HQA-AGA
Ø89 × 3.5
AOOC-HRA-AGA
不锈钢
Ø38 × 1.5
AOOC-NCC.BDA
Ø50 × 1.5
AOOC-NFC-BDA
Ø60 × 1.5
AOOC-NIC-BDA
AOOC-NJC-BEA
Ø60 × 2.0
AOOC-NJC-BDA
Ø76 × 3.0
AOOC-NOC-BGA
铝合金
Ø38 × 1.5
AOOC-ADC-ADA
Ø50.6 × 1.5
AOOC-AFC-ADA
Ø60 × 2.0
AOOC-AJC-ADA
AOOC-AJC-AEA
Ø76 × 3.0
AOOC-AOC-AGA
Ø80 × 4.0
AOOC-APC-AFA
AOOC-APC-AGA
Ø89 × 4.0
AOOC-ASC-AGA

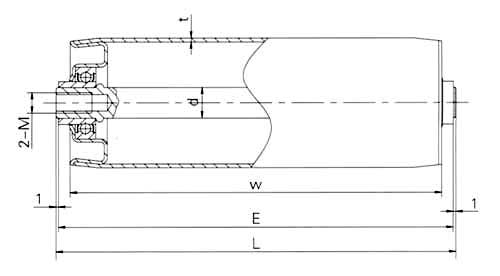

内牙轴式
辊子外径
D
轴芯
直径
d
38,42,50,57,60
12
E=W+9 L=W+31
50,60
15
E=W+9 L=W+31
80
17
E=W+9 L=W+31
76,80,89
20
E=W+9 L=W+31
优选长度:
E = 304,352,405,456,504,558,609,656,
710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 15
Ø15 / M10 × 20
Ø17 / M10 × 20
Ø20 / M12 × 25
钢制镀锌
Ø38 × 1.5
AOOC-HDA-ADB
Ø42 × 1.5
AOOC-HEA-ADB
Ø50 × 1.5
AOOC-HGA-ADB
AOOC-HGA-AEB
Ø57 × 1.5
AOOC-HHA-ADB
Ø60 × 1.5
AOOC-HIA-ADB
Ø60 × 2.0
AOOC-HJA-ADB
AOOC-HJA-AEB
AOOC-HJA-AGB
Ø60 × 2.5
AOOC-HKA-AEB
Ø63 × 2.0
AOOC-HMA-AEB
Ø76 × 2.5
AOOC-HNA-AEB
AOOC-HNA-AGB
Ø76 × 3.0
AOOC-HOA-AEB
AOOC-HOA-AGB
Ø80 × 4.0
AOOC-HPA-AFB
AOOC-HPA-AGB
Ø89 × 3.0
AOOC-HQA-AGB
Ø89 × 3.5
AOOC-HRA-AGB
不锈钢
Ø38 × 1.5
AOOC-NCC.BDB
Ø50 × 1.5
AOOC-NFC-BDB
Ø60 × 1.5
AOOC-NIC-BDB
AOOC-NJC-BEB
Ø60 × 2.0
AOOC-NJC-BDB
Ø76 × 3.0
AOOC-NOC-BGB
铝合金
Ø38 × 1.5
AOOC-ADC-ADB
Ø50.6 × 1.5
AOOC-AFC-ADB
Ø60 × 2.0
AOOC-AJC-ADB
AOOC-AJC-AEB
Ø76 × 3.0
AOOC-AOC-AGB
Ø80 × 4.0
AOOC-APC-AFB
AOOC-APC-AGB
Ø89 × 4.0
AOOC-ASC-AGB

全扁榫式
辊子外径
D
轴芯
直径
d
38,42,50,57,60
12
E=W+9 L=W+31
50,60
15
E=W+9 L=W+31
80
17
E=W+9 L=W+31
76,80,89
20
E=W+9 L=W+31
优选长度:
E = 304,352,405,456,504,558,609,656,
710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / bh 8 × 10
Ø15 / bh 12 × 10
Ø17 / bh 14 × 10
Ø20 / bh 16 × 14
钢制镀锌
Ø38 × 1.5
AOOC-HDA-ADC
Ø42 × 1.5
AOOC-HEA-ADC
Ø50 × 1.5
AOOC-HGA-ADC
AOOC-HGA-AEC
Ø57 × 1.5
AOOC-HHA-ADC
Ø60 × 1.5
AOOC-HIA-ADC
Ø60 × 2.0
AOOC-HJA-ADC
AOOC-HJA-AEC
AOOC-HJA-AGC
Ø60 × 2.5
AOOC-HKA-AEC
Ø63 × 2.0
AOOC-HMA-AEC
Ø76 × 2.5
AOOC-HNA-AEC
AOOC-HNA-AGC
Ø76 × 3.0
AOOC-HOA-AEC
AOOC-HOA-AGC
Ø80 × 4.0
AOOC-HPA-AFC
AOOC-HPA-AGC
Ø89 × 3.0
AOOC-HQA-AGC
Ø89 × 3.5
AOOC-HRA-AGC
不锈钢
Ø38 × 1.5
AOOC-NCC.BDC
Ø50 × 1.5
AOOC-NFC-BDC
Ø60 × 1.5
AOOC-NIC-BDC
AOOC-NJC-BEC
Ø60 × 2.0
AOOC-NJC-BDC
Ø76 × 3.0
AOOC-NOC-BGC
铝合金
Ø38 × 1.5
AOOC-ADC-ADC
Ø50.6 × 1.5
AOOC-AFC-ADC
Ø60 × 2.0
AOOC-AJC-ADC
AOOC-AJC-AEC
Ø76 × 3.0
AOOC-AOC-AGC
Ø80 × 4.0
AOOC-APC-AFC
AOOC-APC-AGC
Ø89 × 4.0
AOOC-ASC-AGC

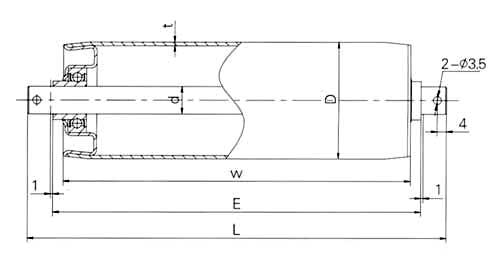

通轴销孔式
辊子外径
D
轴芯
直径
d
38,42,50,57,60
12
E=W+9 L=E+31
50,60
15
E=W+9 L=E+31
80
17
E=W+9 L=E+31
76,80,89
20
E=W+9 L=E+31
优选长度:
E = 304,352,405,456,504,558,609,656,
710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12
Ø15
Ø17
Ø20
钢制镀锌
Ø38 × 1.5
AOOC-HDA-ADD
Ø42 × 1.5
AOOC-HEA-ADD
Ø50 × 1.5
AOOC-HGA-ADD
AOOC-HGA-AED
Ø57 × 1.5
AOOC-HHA-ADD
Ø60 × 1.5
AOOC-HIA-ADD
Ø60 × 2.0
AOOC-HJA-ADD
AOOC-HJA-AED
AOOC-HJA-AGD
Ø60 × 2.5
AOOC-HKA-AED
Ø63 × 2.0
AOOC-HMA-AED
Ø76 × 2.5
AOOC-HNA-AED
AOOC-HNA-AGD
Ø76 × 3.0
AOOC-HOA-AED
AOOC-HOA-AGD
Ø80 × 4.0
AOOC-HPA-AFD
AOOC-HPA-AGD
Ø89 × 3.0
AOOC-HQA-AGD
Ø89 × 3.5
AOOC-HRA-AGD
不锈钢
Ø38 × 1.5
AOOC-NCC.BDD
Ø50 × 1.5
AOOC-NFC-BDD
Ø60 × 1.5
AOOC-NIC-BDD
AOOC-NJC-BED
Ø60 × 2.0
AOOC-NJC-BDD
Ø76 × 3.0
AOOC-NOC-BGD
铝合金
Ø38 × 1.5
AOOC-ADC-ADD
Ø50.6 × 1.5
AOOC-AFC-ADD
Ø60 × 2.0
AOOC-AJC-ADD
AOOC-AJC-AED
Ø76 × 3.0
AOOC-AOC-AGD
Ø80 × 4.0
AOOC-APC-AFD
AOOC-APC-AGD
Ø89 × 4.0
AOOC-ASC-AGD
