输送系统  无动力式辊子输送机
输送货物  箱子、麻袋、散装货物处理、托盘、周转箱等
适用场合  室内输送
轴承组件  塑座材质、增强尼龙
                  626、6001、6204非标轴承  半精密级

直缝电焊钢管GB/T13793-1992
外径38,60mm

不锈钢焊接管GB/T12770-1991
外径38,60mm

铝合金挤圆管GB/T4436-1995
外径38,60mm

聚氯乙烯(PVC)工程材料
外径38mm

冷拉圆钢GB/T905-1994
冷拉六角钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)

弹簧压入式直径12,20
全扁榫式直径12,20
内牙轴式直径12,20
通轴销孔式直径12,20

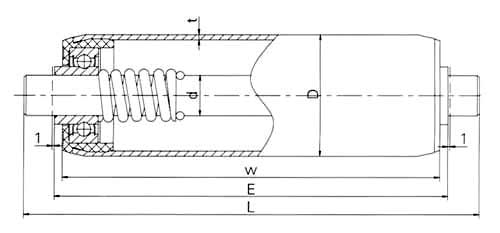

弹簧压入式
辊子外径 D
轴芯直径 d
38
12
E = W + 7     L = E + 22
60
20
E = W + 6     L = E + 22
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12
Ø20
钢制镀锌
Ø38 × 1.5
AOOD-HDA-ADA
Ø60 × 2.0
AOOD-HJA-AGA
不锈钢
Ø38 × 1.5
AOOD-NCC-BDA
Ø60 × 2.0
AOOD-NJC-BGA
铝合金
Ø38 × 1.5
AOOD-ADC-ADA
Ø60 × 2.0
AOOD-AJC-AGA

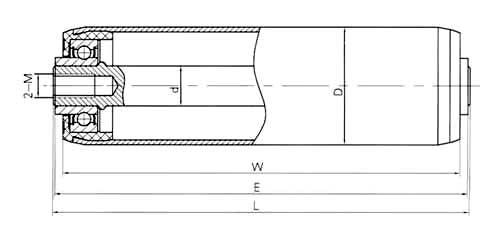

内牙轴式
辊子外径 D
轴芯直径 d
38
12
E = W + 9    L = E + 2
60
20
E = W + 9    L = E + 2
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 15
Ø20 / M12 × 25
钢制镀锌
Ø38 × 1.5
AOOD-HDA-ADB
Ø60 × 2.0
AOOD-HJA-AGB
不锈钢
Ø38 × 1.5
AOOD-NCC-BDB
Ø60 × 2.0
AOOD-NJC-BGB
铝合金
Ø38 × 1.5
AOOD-ADC-ADB
Ø60 × 2.0
AOOD-AJC-AGB

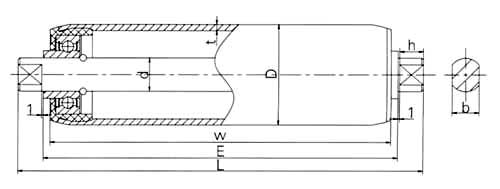

全扁榫式
辊子外径 D
轴芯直径 d
38
12
E = W + 7    L = E + 22
60
20
E = W + 6     L = E + 22
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / bh 8 × 10
Ø20 / bh 16 × 14
钢制镀锌
Ø38 × 1.5
AOOD-HDA-ADC
Ø60 × 2.0
AOOD-HJA-AGC
不锈钢
Ø38 × 1.5
AOOD-NCC-BDC
Ø60 × 2.0
AOOD-NJC-BGC
铝合金
Ø38 × 1.5
AOOD-ADC-ADC
Ø60 × 2.0
AOOD-AJC-AGC

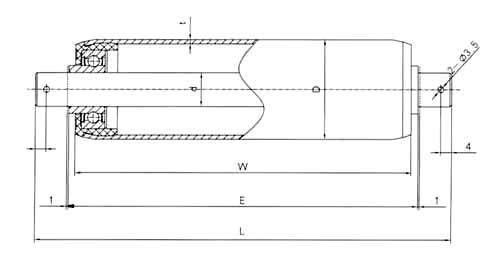

通轴销孔式
辊子外径 D
轴芯直径 d
38
12
E = W + 9     L = E + 22
60
20
E = W + 8     L = E + 22
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12
Ø20
钢制镀锌
Ø38 × 1.5
AOOD-HDA-ADD
Ø60 × 2.0
AOOD-HJA-AGD
不锈钢
Ø38 × 1.5
AOOD-NCC-BDD
Ø60 × 2.0
AOOD-NJC-BGD
铝合金
Ø38 × 1.5
AOOD-ADC-ADD
Ø60 × 2.0
AOOD-AJC-AGD
