输送系统  无动力式辊子(弯道)机
输送货物  纸箱、麻袋、轮胎、托盘、周转箱等
适用场合  室内输送
轴承组件  端盖材质 聚丙烯(PP)
                  6002双面密封精度级轴承GB/T276-94

2mm壁厚锥形钢管

冷拉圆钢GB/T905-1994

弹簧压入式直径12mm
内牙轴式直径12mm

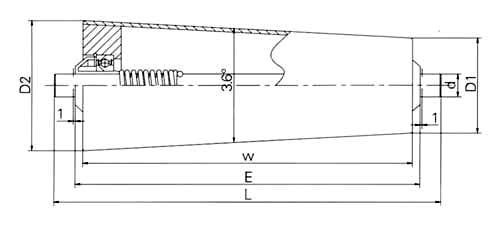

弹簧压入式
辊子直径 D1
轴芯直径 d
50
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12
钢制镀锌
295
68.6
AOOE-JAA-ADA
343
71.6
AOOE-JBA-ADA
396
74.9
AOOE-JCA-ADA
447
78.1
AOOE-JDA-ADA
495
81.1
AOOE-JEA-ADA
549
84.5
AOOE-JFA-ADA
600
87.7
AOOE-JGA-ADA
647
90.7
AOOE-JHA-ADA
701
94.1
AOOE-JIA-ADA
752
97.3
AOOE-JJA-ADA
854
103.7
AOOE-JKA-ADA

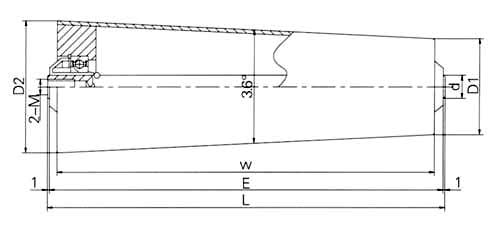

内牙轴式
辊子直径 D1
轴芯直径 d
50
12
E = W + 9    L = W + 11
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12 / M8 × 15
钢制镀锌
295
68.6
AOOE-JAA-ADB
343
71.6
AOOE-JBA-ADB
396
74.9
AOOE-JCA-ADB
447
78.1
AOOE-JDA-ADB
495
81.1
AOOE-JEA-ADB
549
84.5
AOOE-JFA-ADB
600
87.7
AOOE-JGA-ADB
647
90.7
AOOE-JHA-ADB
701
94.1
AOOE-JIA-ADB
752
97.3
AOOE-JJA-ADB
854
103.7
AOOE-JKA-ADB

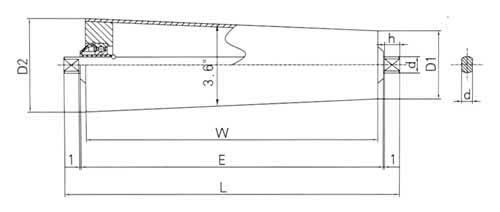

全扁榫式
辊子直径 D1
轴芯直径 d
50
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12 / bh 8 × 10
钢制镀锌
295
68.6
AOOE-JAA-ADC
343
71.6
AOOE-JBA-ADC
396
74.9
AOOE-JCA-ADC
447
78.1
AOOE-JDA-ADC
495
81.1
AOOE-JEA-ADC
549
84.5
AOOE-JFA-ADC
600
87.7
AOOE-JGA-ADC
647
90.7
AOOE-JHA-ADC
701
94.1
AOOE-JIA-ADC
752
97.3
AOOE-JJA-ADC
854
103.7
AOOE-JKA-ADC

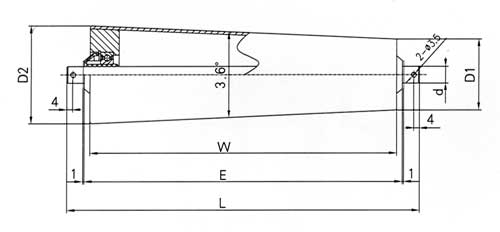

通轴销孔式
辊子直径 D1
轴芯直径 d
50
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12
钢制镀锌
295
68.6
AOOE-JAA-ADD
343
71.6
AOOE-JBA-ADD
396
74.9
AOOE-JCA-ADD
447
78.1
AOOE-JDA-ADD
495
81.1
AOOE-JEA-ADD
549
84.5
AOOE-JFA-ADD
600
87.7
AOOE-JGA-ADD
647
90.7
AOOE-JHA-ADD
701
94.1
AOOE-JIA-ADD
752
97.3
AOOE-JJA-ADD
854
103.7
AOOE-JKA-ADD
