您所在的位置  技术支持 》 辊筒篇  》 JKSG系列

返回上一页

输送系统  链条传动式辊子输送机
输送货物  纸箱、编制容器等
适用场合  室内输送
轴承组件  轴承座钢制镀锌
                  双面密封精密级轴承GB/T276-94

传动元件
直缝电焊钢管GB/T13793-1992
外径50,60,76,89mm

不锈钢焊接管GB/T12770-1991
外径50,60mm

不锈钢无缝管GB/T8162-87
外径76,89mm

冷拉圆钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)

内牙轴式直径12,20mm
全扁榫式直径12,20mm
钢制链轮(齿形GB/T1234-1997)
齿数=14 配用08B链条
表面发黑

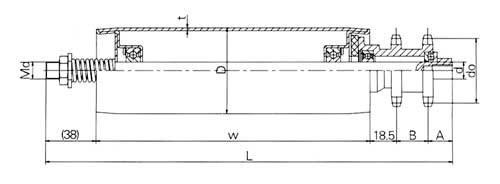

内牙轴式
辊子
直径
D1
轴芯
直径
d
链条
节距
齿数
Z
配用
链条
节圆
直径
do
50,60
12
L=W+95.5  A=17  B=22
12.7
11
08B
45.08
76,89
20
L=W+101.5  A=20  B=25
15.875
13
10A
66.33
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 15
Ø20 / M12 × 25
钢制镀锌
Ø50 × 1.5
JKSG-HGA-ADA

Ø60 × 2.0
JKSG-HJA-ADA

Ø76 × 3.0
JKSG-HOA-AGA
Ø89 × 3.0
JKSG-HQA-AGA
不锈钢
Ø50 × 1.2
JKSG-NFC-BDA

Ø60 × 2.0
JKSG-NJC-BDA

Ø76 × 3.0
JKSG-NOA-BGA
Ø89 × 3.0
JKSG-NQA-BGA

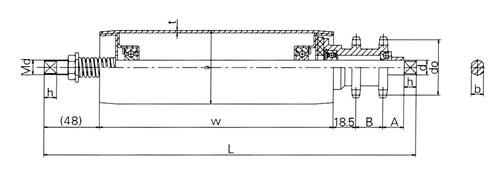

全扁榫式
辊子
直径
D1
轴芯
直径
d
链条
节距
齿数
Z
配用
链条
节圆
直径
do
50,60
12
L=W+115.5  A=17  B=22
12.7
11
08B
45.08
76,89
20
L=W+121.5  A=20  B=25
15.875
13
10A
66.33
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 15
Ø20 / M12 × 25
钢制镀锌
Ø50 × 1.5
JKSG-HGA-ADB

Ø60 × 2.0
JKSG-HJA-ADB

Ø76 × 3.0
JKSG-HOA-AGB
Ø89 × 3.0
JKSG-HQA-AGB
不锈钢
Ø50 × 1.2
JKSG-NFC-BDB

Ø60 × 2.0
JKSG-NJC-BDB

Ø76 × 3.0
JKSG-NOC-BGB
Ø89 × 3.0
JKSG-NQC-BGB
