您所在的位置  技术支持 》 辊筒篇  》 PCDF系列

返回上一页

输送系统  O带传动辊子输送(弯道)机
输送货物  纸箱、麻袋等
适用场合  室内输送
轴承组件  端盖材质、聚丙烯(PP)
                  双面密封精密级轴承GB/T276.94

传动元件
钢制直管外套增强尼龙锥管

冷拉圆钢GB/T905-1994

内牙轴式直径12mm
直径5mm圆形皮带

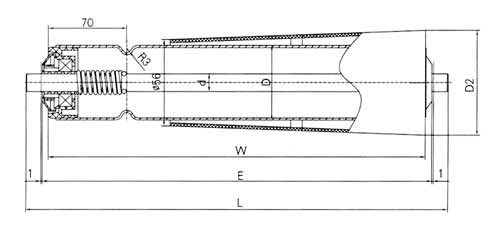

弹簧压入式
辊子直径 D1
轴芯直径 d
56
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12
钢制镀锌
外套
塑钢锥辊
295
69.5
PCDF-JAA-ADA
343
72.6
PCDF-JBA-ADA
396
75.9
PCDF-JCA-ADA
447
79.1
PCDF-JDA-ADA
495
82.1
PCDF-JEA-ADA
549
85.5
PCDF-JFA-ADA
600
88.7
PCDF-JGA-ADA
647
91.7
PCDF-JHA-ADA
701
95.1
PCDF-JIA-ADA
752
98.3
PCDF-JJA-ADA
854
104.7
PCDF-JKA-ADA

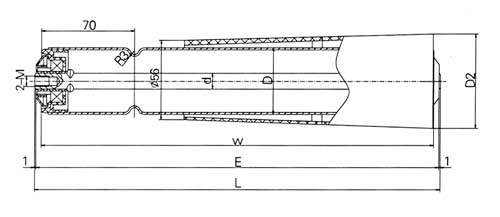

内牙轴式
辊子直径 D1
轴芯直径 d
56
12
E = W + 9    L = W + 11
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12 / M8 × 15
钢制镀锌
外套
塑钢锥辊
295
69.5
PCDF-JAA-ADB
343
72.6
PCDF-JBA-ADB
396
75.9
PCDF-JCA-ADB
447
79.1
PCDF-JDA-ADB
495
82.1
PCDF-JEA-ADB
549
85.5
PCDF-JFA-ADB
600
88.7
PCDF-JGA-ADB
647
91.7
PCDF-JHA-ADB
701
95.1
PCDF-JIA-ADB
752
98.3
PCDF-JJA-ADB
854
104.7
PCDF-JKA-ADB

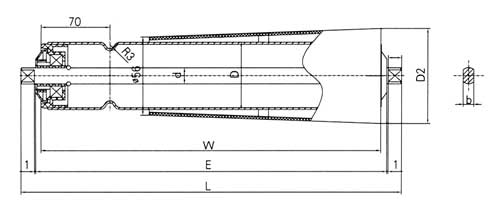

全扁榫式
辊子直径 D1
轴芯直径 d
56
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
辊子长度
大端直径
轴芯直径 d
W
D2
Ø12 / bh 8 × 10
钢制镀锌
外套
塑钢锥辊
295
69.5
PCDF-JAA-ADC
343
72.6
PCDF-JBA-ADC
396
75.9
PCDF-JCA-ADC
447
79.1
PCDF-JDA-ADC
495
82.1
PCDF-JEA-ADC
549
85.5
PCDF-JFA-ADC
600
88.7
PCDF-JGA-ADC
647
91.7
PCDF-JHA-ADC
701
95.1
PCDF-JIA-ADC
752
98.3
PCDF-JJA-ADC
854
104.7
PCDF-JKA-ADC
