您所在的位置  技术支持 》 辊筒篇  》 PCSC系列

返回上一页

输送系统  圆带传动式辊子输送机
输送货物  纸箱及塑料袋、钢制容器等
适用场合  室内输送
轴承组件  轴承座钢制镀锌
                  非标轴承  半精密级

传动元件
直缝电焊钢管GB/T13793-1992
外径38,50,60mm

不锈钢焊接管GB/T12770-1991
外径38,50,60mm

不锈钢无缝钢管GB/T8162-87
外径38,50,60mm

冷拉圆钢GB/T905-1994
镀锌处理(仅用于不锈钢外管时)

弹簧压入式直径12mm
内牙轴式直径12mm
直径5mm圆形皮带

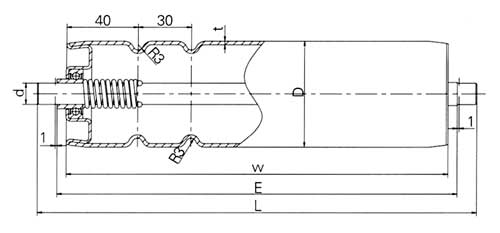

弹簧压入式
辊子直径 D
轴芯直径 d
38,50,60
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12
钢制镀锌
Ø38 × 1.5
PCSC-HDA-ADA
Ø50 × 1.5
PCSC-HGA-ADA
Ø60 × 2.0
PCSC-HJA-ADA
不锈钢
Ø38 × 1.2
PCSC-NCC-BDA
Ø50 × 1.2
PCSC-NFC-BDA
Ø60 × 2.0
PCSC-NJC-BDA

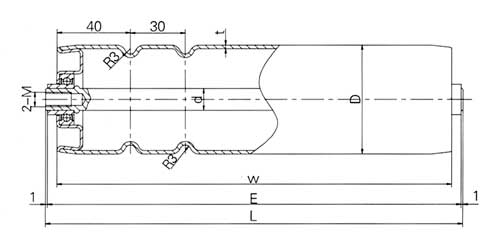

内牙轴式
辊子直径 D
轴芯直径 d
38,50,60
12
E = W + 9    L = W + 11
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 15
钢制镀锌
Ø38 × 1.5
PCSC-HDA-ADB
Ø50 × 1.5
PCSC-HGA-ADB
Ø60 × 2.0
PCSC-HJA-ADB
不锈钢
Ø38 × 1.2
PCSC-NCC-BDB
Ø50 × 1.2
PCSC-NFC-BDB
Ø60 × 2.0
PCSC-NJC-BDB

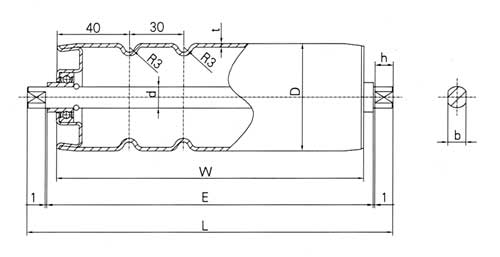

全扁榫式
辊子直径 D
轴芯直径 d
38,50,60
12
E = W + 9    L = W + 31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / bh 8 × 10
钢制镀锌
Ø38 × 1.5
PCSC-HDA-ADC
Ø50 × 1.5
PCSC-HGA-ADC
Ø60 × 2.0
PCSC-HJA-ADC
不锈钢
Ø38 × 1.2
PCSC-NCC-BDC
Ø50 × 1.2
PCSC-NFC-BDC
Ø60 × 2.0
PCSC-NJC-BDC
