您所在的位置  技术支持 》 辊筒篇  》 PGDC系列

返回上一页

输送系统  链条传动式辊子输送机
输送货物  箱子、托盘、轮胎等
适用场合  室内输送
轴承组件  轴承座钢制镀锌非标轴承半精密级

传动元件
直缝电焊钢管GB/T13793-1992
外径38,50,57,60,76,89mm

冷拉圆钢GB/T905-1994

全扁榫式直径12,15,20mm
内牙轴式直径12,15,20mm
钢制链轮(齿数GB/T1234-1997)
齿数=9,11,14配用08B链条
齿数=13配用10A链条
表面镀锌

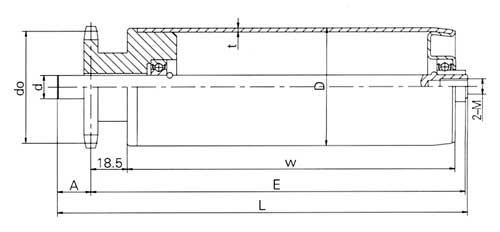

内牙轴式
辊子直径
D
轴芯直径
d
链条节距
齿数
Z
配用链条
节圆直径
38
12
E=W+23  L=W+41  A=17
12.7
9
08B
37.13
50,57
12
E=W+23  L=W+41  A=17
12.7
11
08B
45.08
60
12
E=W+23  L=W+41  A=17
12.7
14
08B
57.07
60
15
E=W+23  L=W+41  A=17
12.7
14
08B
57.07
76,89
20
E=W+23  L=W+44  A=20
15.875
13
10A
66.33
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863

外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / M8 × 15
Ø15 / M10 × 20
Ø20 / M12 × 25
钢制镀锌
Ø38 × 1.2
PGDC-HCA-ADA
Ø50 × 1.5
PGDC-HGA-ADA
PGDC-HGA-AEA
Ø57 × 1.5
PGDC-HHA-ADA
Ø60 × 2.0
PGDC-HJA-ADA
PGDC-HJA-AEA
PGDC-HJA-AGA
Ø76 × 3.0
PGDC-HOA-AGA
Ø89 × 3.0
PGDC-HQA-AGA

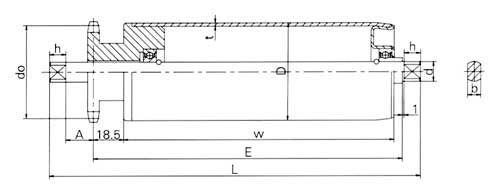

全扁榫式
辊子直径
D
轴芯直径
d
链条节距
齿数
Z
配用链条
节圆直径
38
12
E=W+23  L=W+61  A=17
12.7
9
08B
37.13
50,57
12
E=W+23  L=W+61  A=17
12.7
11
08B
45.08
60
12
E=W+23  L=W+61  A=17
12.7
14
08B
57.07
60
15
E=W+23  L=W+61  A=17
12.7
14
08B
57.07
76,89
20
E=W+23  L=W+64  A=20
15.875
13
10A
66.33
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863

外管材质
管径及壁厚
轴芯直径 d
D × t
Ø12 / bh 8 × 10
Ø15 / bh 12 × 10
Ø20 / bh 16 × 14
钢制镀锌
Ø38 × 1.2
PGDC-HCA-ADB
Ø50 × 1.5
PGDC-HGA-ADB
PGDC-HGA-AEB
Ø57 × 1.5
PGDC-HHA-ADB
Ø60 × 2.0
PGDC-HJA-ADB
PGDC-HJA-AEB
PGDC-HJA-AGB
Ø76 × 3.0
PGDC-HOA-AGB
Ø89 × 3.0
PGDC-HQA-AGB
