您所在的位置  技术支持 》 辊筒篇  》 TOOG系列

返回上一页

输送系统  重型皮带式输送机
输送货物  煤矿、矿石等
适用场合  木业、煤矿行业等恶劣输送环境
轴承组件  轴承座钢制镀锌
                  双面密封精密级轴承GB/T276-94

直缝电焊钢管GB/T13793-1992
外径60,76,89mm

冷拉圆钢GB/T905-1994

内牙轴式直径15,20mm
全扁榫式直径15,20mm

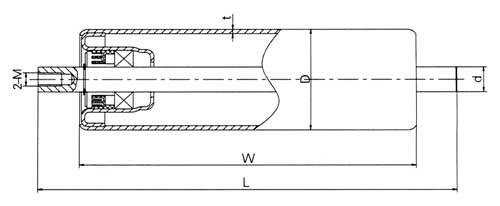

内牙轴式
辊子直径
D1
轴芯直径
d
60
15
E=W+9  L=W+11
76,89
20
E=W+9  L=W+11
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø15 / M10 × 20
Ø20 / M12 × 25
钢制镀锌
Ø60 × 2.5
TOOG-HKA-AEA

Ø76 × 3.0
TOOG-HOA-AGA
Ø89 × 3.5
TOOG-HRA-AGA

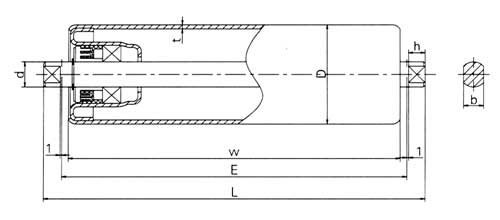

全扁榫式
辊子直径
D1
轴芯直径
d
60
15
E=W+9  L=W+31
76,89
20
E=W+9  L=W+31
优选长度:
E = 304,352,405,456,504,558,609,656,710,761,863
外管材质
管径及壁厚
轴芯直径 d
D × t
Ø15 / bh 12 × 20
Ø20 / bh 16 × 14
钢制镀锌
Ø60 × 2.5
TOOG-HKA-AEB

Ø76 × 3.0
TOOG-HOA-AGB
Ø89 × 3.5
TOOG-HRA-AGB
