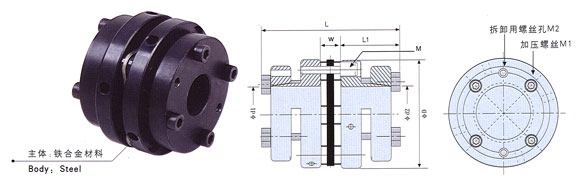

单节胀套膜片联轴器
特性：
●利用胀套联接的膜片型联轴器 ●零回转间隙，拆装方便
●高灵敏度，传递力矩大 ●顺时针与逆时针回转特性完全相同
●不锈钢膜片补偿角向和轴向偏差 ●常用于伺服电机、步进电机联接
型号
Ød1 Ød2
轴径
ØD
L
L1
W
M
M1
M2
额定
扭矩
(N•m)
最大
扭矩
(N•m)
最高
转速
(rpm)
惯性
力矩
(Kg•m2)
静态
扭矩刚性
(N•m/rad)
径向
偏差
(mm)
角向
偏差
(°)
轴向
偏差
(mm)
重量
(kg)
LK15-56-_ _ _ _
14  16  18  19
20  22  24
56
65
29
7
M5
4-M5
2-M5
50
100
18000
0.42×10-3
41×103
0.02
0.5
±0.5
0.68
LK15-70-_ _ _ _
18  19  20  22
24  25  28  30
32  35
70
65
29
7
M6
4-M6
2-M6
70
140
17000
0.65×10-3
58×103
0.02
0.5
±0.5
0.95
LK15-70L-_ _ _ _
18  19  20  22
24  25  28  30
32  35
70
90
41.5
7
M6
4-M6
2-M6
70
140
17000
0.75×10-3
67×103
0.02
0.5
±0.5
1.026
LK15-80-_ _ _ _
18  19  20  22
24  25  28  30
32  35
80
70
31
8
M8
4-M6
2-M6
125
250
16000
1.0×10-3
62×103
0.02
0.5
±0.5
1.24
LK15-80L-_ _ _ _
18  19  20  22
24  25  28  30
32  35
80
95
43.5
8
M8
4-M6
2-M6
125
250
16000
1.15×10-3
71×103
0.02
0.5
±0.5
1.34
LK15-90-_ _ _ _
28  30  32  35
38  40  42  45
48
90
70
31
8
M8
6-M6
3-M6
180
360
14000
2.0×10-3
140×103
0.02
0.5
±0.5
1.65
LK15-90L-_ _ _ _
28  30  32  35
38  40  42  45
48
90
110
50.5
9
M8
6-M6
3-M6
180
360
14000
2.3×10-3
160×103
0.02
0.5
±0.5
1.782
LK15-100-_ _ _ _
32  35  38  40
42  45  48  50
52  55  60
100
70
31
8
M8
6-M6
3-M6
280
560
12000
2.95×10-3
160×103
0.02
0.5
±0.5
1.8
LK15-100L-_ _ _ _
32  35  38  40
42  45  48  50
52  55  60
100
124
57
10
M8
6-M6
3-M6
280
560
12000
3.39×10-3
184×103
0.02
0.5
±0.5
1.945
LK15-126-_ _ _ _
38  40  42  45
48   50  52  55
60  62
65
126
100
35.5
11
M10
6-M6
3-M6
450
900
10000
6.35×10-3
450×103
0.02
0.5
±0.5
3.3
LK15-126L-_ _ _ _
38  40  42  45
48  50  52  55
60  62  65
126
152
70.5
11
M10
6-M6
3-M6
450
900
10000
7.3×10-3
517×103
0.02
0.5
±0.5
3.96
LK15-144-_ _ _ _
45  48  50  52
55  60  62  65
70  75
144
118
42
12
M12
6-M8
3-M8
760
1520
8000
11.33×10-3
785×103
0.02
0.5
±0.5
4.5
LK15-144L-_ _ _ _
45  48  50  52
55  60  62  65
70  75
144
170
79
12
M12
6-M8
3-M8
760
1520
8000
13×10-3
902×103
0.02
0.5
±0.5
5.4

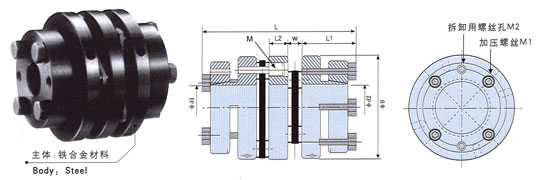

多节胀套膜片联轴器
特性：
●利用胀套联接的膜片型联轴器 ●零回转间隙，拆装方便
●高灵敏度，传递力矩大 ●顺时针与逆时针回转特性完全相同
●不锈钢膜片补偿径向、角向和轴向偏差 ●常用于伺服电机、步进电机联接
型号
Ød1 Ød2
轴径
ØD
L
L1
L2
W
M
M1
M2
额定
扭矩
(N•m)
最大
扭矩
(N•m)
最高
转速
(rpm)
惯性
力矩
(Kg•m2)
静态
扭矩刚性
(N•m/rad)
径向
偏差
(mm)
角向
偏差
(°)
轴向
偏差
(mm)
重量
(kg)
LK15-56-_ _ _ _WP
14  16  18  19
20  22  24
56
80
29
8
7
M5
4-M5
2-M5
50
100
15000
0.61×10-3
22×103
0.2
1
±1.0
0.78
LK15-70-_ _ _ _WP
18  19  20  22
24  25  28  30
32  35
70
80
29
8
7
M6
4-M6
2-M6
70
140
13000
0.81×10-3
30×103
0.2
1
±1.0
1.15
LK15-70L-_ _ _ _WP
22  24  25  28
30  32  35
70
105
41.5
8
7
M6
4-M6
2-M6
70
140
13000
0.93×10-3
34×103
0.2
1
±1.0
1.242
LK15-80-_ _ _ _WP
22  24  25  28
30  32  35
80
88
31
10
8
M8
4-M6
2-M6
125
250
11000
1.32×10-3
32×103
0.3
1
±1.0
1.58
LK15-80L-_ _ _ _WP
22  24  25  28
30  32  35
80
113
43.5
10
8
M8
4-M6
2-M6
125
250
11000
1.52×10-3
37×103
0.3
1
±1.0
1.738
LK15-90-_ _ _ _WP
28  30  32  35
38  40  42  45
48
90
88
31
10
8
M8
6-M6
3-M6
180
360
1000
2.56×10-3
68×103
0.3
1
±1.0
1.98
LK15-90L-_ _ _ _WP
28  30  32  35
38  40  42  45
48
90
129
50.5
10
9
M8
6-M6
3-M6
180
360
1000
2.95×10-3
78×103
0.3
1
±1.0
2.178
LK15-100-_ _ _ _WP
32  35  38  40
42  45  48  50
52  55  60
100
88
31
10
8
M8
6-M6
3-M6
280
560
8000
3.68×10-3
79×103
0.3
1
±1.0
2.26
LK15-100L-_ _ _ _WP
32  35  38  40
42  45  48  50
52  55  60
100
144
57
10
10
M8
6-M6
3-M6
280
560
8000
4.23×10-3
91×103
0.3
1
±1.0
2.486
LK15-126-_ _ _ _WP
38  40  42  45
48  50  52  55
60  62  65
126
125
35.5
14
11
M10
6-M6
3-M6
450
900
10000
7.95×10-3
216×103
0.3
1
±1.0
4.3
LK15-126L-_ _ _ _WP
38  40  42  45
48  50  52  55
60  62  65
126
177
70.5
14
11
M10
6-M6
3-M6
450
900
7000
9.14×10-3
248×103
0.3
1
±1.0
5.16
LK15-144-_ _ _ _WP
45  48  50  52
55  60  62  65
70  75
144
144
42
14
12
M12
6-M8
3-M8
760
1520
8000
16.7×10-3
380×103
0.3
1
±1.0
6.2
LK15-144L-_ _ _ _WP
45  48  50  52
55  60  62  65
70 75
144
196
79
14
12
M12
6-M8
3-M8
760
1520
6500
19.2×10-3
437×103
0.3
1
±1.0
7.44
