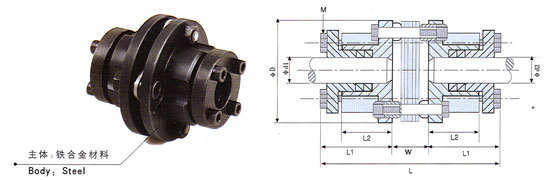

单节胀套膜片联轴器
特性：
●利用胀套联接的膜片型联轴器 ●零回转间隙，拆装方便
●高灵敏度，传递力矩大 ●顺时针与逆时针回转特性完全相同
●不锈钢膜片补偿角向和轴向偏差 ●常用于伺服电机、步进电机联接
型号
Ød1 Ød2
轴径
ØD
L
W
L1
L2
M
拧紧
力矩
(N•m)
额定
扭矩
(N•m)
最大
扭矩
(N•m)
最高
转速
(rpm)
惯性
力矩
(Kg•m2)
静态
扭矩刚性
(N•m/rad)
径向
偏差
(mm)
角向
偏差
(°)
轴向
偏差
(mm)
重量
(g)
LK9-68-_ _ _ _
11  12  14  15
16  18  19  20  22
68
90
7
41.5
26
M5(4)
4.0
55
110
4500
0.39×10-3
31×103
0.02
1.0
±1.0
550
LK9-82-_ _ _ _
14  15  16  19  20
22  24  25  28  30
82
95
7
44
26
M6(4)
7.0
80
160
4500
0.96×10-3
89×103
0.02
1.0
±1.0
1100
LK9-94-_ _ _ _
19  20  22  24
28  30  35
94
110
8
51
29
M6(4)
7.0
150
300
4500
1.85×10-3
180×103
0.02
1.0
±1.0
1540
LK9-104-_ _ _ _
24  25  28  30
35  38  40
104
124
10
57
34
M6(6)
7.0
220
440
4500
2.96×10-3
265×103
0.02
1.0

±1.0
2310
LK9-126-_ _ _ _
30  35  38  40
42  45  48  50
126
152
11
70.5
42
M8(4)
15.0
350
700
4500
7.1×10-3
450×103
0.02
1.0
±1.0
3740
LK9-144-_ _ _ _
35  38  40  42  45
48  50  55  58
144
170
12
79
48
M8(6)
15.0
500
1000
4500
14.3×10-3
790×103
0.02
1.0
±1.0
5390

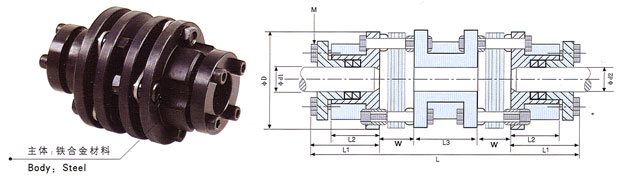

多节胀套膜片联轴器
特性：
●利用胀套联接的膜片型联轴器 ●零回转间隙，拆装方便
●高灵敏度，传递力矩大 ●顺时针与逆时针回转特性完全相同
●不锈钢膜片补偿径向、角向和轴向偏差 ●常用于伺服电机、步进电机联接
型号
Ød1 Ød2
轴径
ØD
L
W
L1
L2
L3
M
拧紧
力矩
(N•m)
额定
扭矩
(N•m)
最大
扭矩
(N•m)
最高
转速
(rpm)
惯性
力矩
(Kg•m2)
静态
扭矩刚性
(N•m/rad)
径向
偏差
(mm)
角向
偏差
(°)
轴向
偏差
(mm)
重量
(g)
LK9-68-_ _ _ _WP
11  12  14  15
16  18  19  20  22
68
121
7
41.5
 26
24
M5(4)
4.0
55
110
4500
0.71×10-3
15×103
0.04
2.0
±1.5
1078
LK9-82-_ _ _ _WP
14  15  16  19  20
22  24  25  28  30
82
128
7
44
 26
26
M6(4)
7.0
80
160
4500
1.85×10-3
44×103
0.04
2.0
±1.5
1870
LK9-94-_ _ _ _WP
19  20  22  24
28  30  35
94
148
8
51
 29
30
M6(4)
7.0
150
300
4500
3.62×10-3
90×103
0.04
2.0
±1.5
2640
LK9-104-_ _ _ _WP
24  25  28  30
35  38  40
104
164
10
57
 34
30
M6(6)
7.0
220
440
4500
5.8×10-3
130×103
0.04
2.0

±1.5
4630
LK9-126-_ _ _ _WP
30  35  38  40
42  45  48  50
126
201
11
70.5
 42
38
M8(4)
15.0
350
700
4500
13.1×10-3
220×103
0.04
2.0
±1.5
6380
LK9-144-_ _ _ _WP
35  38  40  42  45
48  50  55  58
144
228
12
79
 48
46
M8(8)
15.0
500
1000
4500
26.5×10-3
380×103
0.04
2.0
±1.5
9460
