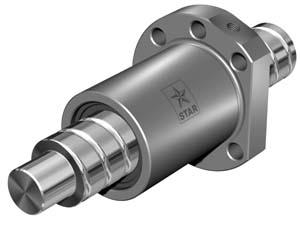

法兰型式C
  带标准密封及加强型密封
     带轴向间隙，减小的轴向间隙，
预紧2%或5%额定动载荷
用于滚压精密丝杠SN-R，公差等级T5，T7，T9
和精密丝杠SN-F，公差等级P1，P3，P5，(T7)

注意：由于加工需要，精密丝杠SN-F中的螺纹根径d2可能最多要小0.3mm。

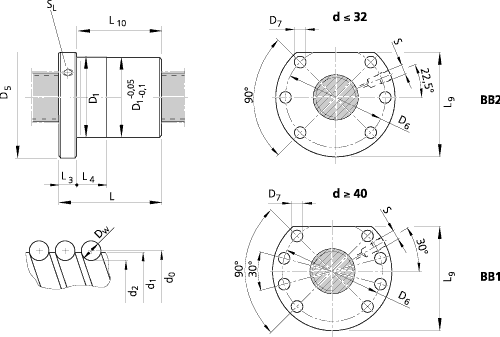

d0=公称直径
P=螺距(R=右，L=左)
Dw=滚珠直径
i=螺母内滚珠螺旋圈数


规格
d0×P×Dw - i
部件号
DWG
文档
额定载荷
速度
Vmax
[m/min]
尺寸(mm)
d1
d2
D1
g6
D5
安装
孔圈
D6
D7
L
L3
L4
L9
L10
S
重量
m
(kg)
动载
C
(N)
静载
C0
(N)
16×5R×3-4
1502-0-1065
12300
16100
30
15.0
12.9
28
48
BB2
38
5.5
38
12
10
44.0
26
M6
0.19
16×10R×3-3
1502-0-4085
9600
12300
60
15.0
12.9
28
48
BB2
38
5.5
45
12
16
44.0
33
M6
0.21
16×16R×3-3
1502-0-6065
9300
12000
96
15.0
12.9
28
48
BB2
38
5.5
61
12
20
44.0
49
M6
0.26
20×5R×3-4
1502-1-1085
14300
21500
30
19.0
16.9
36
58
BB2
47
6.6
40
12
10
51.0
28
M6
0.31
20×20R×3.5-3
1502-1-7065
13300
18800
120
19.3
16.7
36
58
BB2
47
6.6
77
12
25
51.0
65
M6
0.49
25×5R×3-4
1502-2-1085
15900
27200
30
24.0
21.9
40
62
BB2
51
6.6
45
12
10
55.0
33
M6
0.36
25×10R×3-4
1502-2-4085
15700
27000
60
24.0
21.9
40
62
BB2
51
6.6
64
12
20
55.0
52
M6
0.47
25×25R×3.5-3
1502-2-8065
14700
23300
150
24.0
21.4
40
62
BB2
51
6.6
95
12
30
55.0
83
M6
0.63
32×5R×3.5-4
1502-3-1085
21600
40000
23
31.0
28.4
50
80
BB2
65
9.0
48
13
10
71.0
35
M6
0.62
32×10R×3.969-5
1502-3-4086
31700
58300
47
31.0
27.9
50
80
BB2
65
9.0
77
13
16
71.0
64
M6
0.84
32×20R×3.969-3
1502-3-7065
19700
33700
94
31.0
27.9
50
80
BB2
65
9.0
84
13
25
71.0
71
M6
0.90
32×32R×3.969-3
1502-3-9065
19500
34000
150
31.0
27.9
50
80
BB2
65
9.0
120
13
40
71.0
107
M6
1.21
40×5R×3.5-5
1502-4-1086
29100
64100
19
39.0
36.4
63
93
BB1
78
9.0
54
15
10
81.5
39
M8×1
1.03
40×10R×6-4
1502-4-4085
50000
86400
38
38.0
33.8
63
93
BB1
78
9.0
70
15
16
81.5
55
M8×1
1.19
40×12R×6-4
1502-4-5065
49900
86200
45
38.0
33.8
63
93
BB1
78
9.0
75
15
25
81.5
60
M8×1
1.27
40×16R×6-4
1502-4-6065
49700
85900
60
38.0
33.8
63
93
BB1
78
9.0
90
15
25
81.5
75
M8×1
1.51
40×20R×6-3
1502-4-7085
37900
62800
75
38.0
33.8
63
93
BB1
78
9.0
88
15
25
81.5
73
M8×1
1.44
40×40R×6-3
1502-4-9065
37000
62300
150
38.0
33.8
63
93
BB1
78
9.0
142
15
45
81.5
127
M8×1
2.16
50×5R×3.5-5
1502-5-1086
32000
81300
15
49.0
46.4
75
110
BB1
93
11.0
54
15
10
97.5
39
M8×1
1.39
50×10R×6-6
1502-5-4086
79700
166500
30
48.0
43.8
75
110
BB1
93
11.0
90
18
16
97.5
72
M8×1
2.14
50×12R×6-6
1502-5-5066
79600
166400
36
48.0
43.8
75
110
BB1
93
11.0
105
18
25
97.5
87
M8×1
2.38
50×16R×6-6
1502-5-6066
79400
166000
48
48.0
43.8
75
110
BB1
93
11.0
128
18
25
97.5
110
M8×1
2.75
50×20R×6.5-5
1502-5-7086
75700
149700
60
48.0
43.4
75
110
BB1
93
11.0
132
18
25
97.5
114
M8×1
2.73
50×40R×6.5-3
1502-5-9065
46500
85900
120
48.0
43.4
75
110
BB1
93
11.0
149
18
45
97.5
131
M8×1
3.04
63×10R×6-6
1502-6-4086
88800
214300
24
61.0
56.8
90
125
BB1
108
11.0
90
22
16
110.0
68
M8×1
2.56
63×20r×6.5-5
1502-6-7086
83900
190300
48
61.0
56.4
95
135
bb1
115
13.5
132
22
25
117.5
110
M8×1
.4.51
63×40R×6.5-3
1502-6-9065
53400
114100
95
61.0
56.4
95
135
BB1
115
13.5
149
22
45
117.5
127
M8×1
5.04
80×10R×6.5-6
1502-7-4086
108400
291700
19
78.0
73.3
105
145
BB1
125
13.5
95
22
16
127.5
73
M8×1
3.40
80×20R×12.7-6
1502-7-7096
262700
534200
30
76.0
67.0
125
165
BB1
145
13.5
170
25
25
147.5
145
M8×1
10.20
100×10R×6.5-6
1502-8-4066
119500
371900
10
98.0
93.4
125
165
BB1
145
13.5
95
25
16
147.5
70
M8×1
4.40
100×20R×12.7-6
1502-8-7066
295100
686400
20
96.0
87.1
150
202
BB1
176
17.5
170
30
25
178.5
140
M8×1
14.30
125×10R×6.5-6
1502-9-4066
130600
468700
8
123.0
118.0
150
202
BB1
176
17.5
95
25
16
178.5
70
M8×1
5.65
125×20R×12.7-6
1502-9-7066
326500
870400
16
121.0
112.0
170
222
BB1
196
17.5
170
40
25
198.5
130
M8×1
16.10
