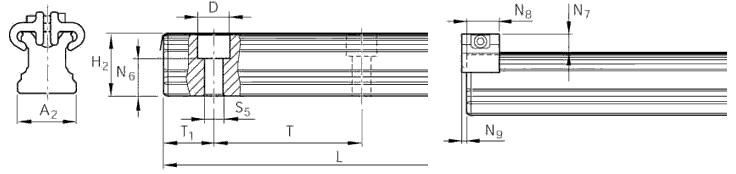

从上面用螺栓安装,带防护带板和防护带扣



DWG下载
15系列
20系列
25系列
30系列
35系列
45系列
55系列
65系列


      —铝制强固防护带扣
 —导轨端面没有螺纹孔(安装防护带扣不需要螺纹孔)


  提示
  导轨也可以多段的形式供货,见举例。

部件号和导轨长度
规格
精度等级
导轨
间距 T
预推荐导轨长度
安装孔数 n/导轨长度L(mm)
单段
部件号:
导轨长度L(mm)
多段
部件号:
导轨段数,
导轨长度(mm)
15
UP
1605-139-31,....
1605-139-3.,....
60
从  2/116  至  40/2396  按公式计算  L=nB·T-4
附加供货: 2/84    2/90    2/100
SP
1605-131-31,....
1605-131-3.,....
P
1605-132-31,....
1605-132-3.,....
H
1605-133-31,....
1605-133-3.,....
N
1605-134-31,....
1605-134-3.,....
20
UP
1605-839-31,....
1605-839-3.,....
60
从  2/116  至  55/3296  按公式计算  L=nB·T-4
附加供货:   2/90    2/100
SP
1605-831-31,....
1605-831-3.,....
P
1605-832-31,....
1605-832-3.,....
H
1605-833-31,....
1605-833-3.,....
N
1605-834-31,....
1605-834-3.,....
25
UP
1605-239-31,....
1605-239-3.,....
60
从  2/116  至  64/3836  按公式计算  L=nB·T-4
SP
1605-231-31,....
1605-231-3.,....
P
1605-232-31,....
1605-232-3.,....
H
1605-233-31,....
1605-233-3.,....
N
1605-234-31,....
1605-234-3.,....
30
UP
1605-739-31,....
1605-739-3.,....
80
从  2/156  至  48/3836  按公式计算  L=nB·T-4
SP
1605-731-31,....
1605-731-3.,....
P
1605-732-31,....
1605-732-3.,....
H
1605-733-31,....
1605-733-3.,....
N
1605-734-31,....
1605-734-3.,....
35
UP
1605-339-61,....
1605-339-6.,....
80
从  2/156  至  48/3836  按公式计算  L=nB·T-4
SP
1605-331-61,....
1605-331-6.,....
P
1605-332-61,....
1605-332-6.,....
H
1605-333-61,....
1605-333-6.,....
N
1605-334-61,....
1605-334-6.,....
45
UP
1605-439-61,....
1605-439-6.,....
105
从  4/416  至  37/3881  按公式计算  L=nB·T-4
SP
1605-431-61,....
1605-431-6.,....
P
1605-432-61,....
1605-432-6.,....
H
1605-433-61,....
1605-433-6.,....
N
1605-434-61,....
1605-434-6.,....
55
UP
1605-539-61,....
1605-539-6.,....
120
从  6/716  至  32/3836  按公式计算  L=nB·T-4
SP
1605-531-61,....
1605-531-6.,....
P
1605-532-61,....
1605-532-6.,....
H
1605-533-61,....
1605-533-6.,....
N
1605-534-61,....
1605-534-6.,....
65
UP
1605-639-61,....
1605-639-6.,....
150
从  8/1196  至  25/3746  按公式计算  L=nB·T-4
SP
1605-631-61,....
1605-631-6.,....
P
1605-632-61,....
1605-632-6.,....
H
1605-633-61,....
1605-633-6.,....
N
1605-634-61,....
1605-634-6.,....

尺寸和重量

尺寸(mm)
重量
规格
A2
H21)
N6±0,5
N72)
N8
N9
D
S5

                    3)
T1 S+0.5
/-1.0

T1min
T
Lmax4)
kg/m
15
15
16.3
10.3
7.3
12.0
2.0
7.4
4.4
28.0
12
60
4000
1.4
20
20
20.7
13.2
7.1
12.0
2.0
9.4
6.0
28.0
13
60
4000
2.4
25
23
24.4
15.2
8.2
13.0
2.0
11.0
7.0
28.0
13
60
4000
3.2
30
28
28.5
17.0
8.7
13.0
2.0
15.0
9.0
38.0
16
80
4000
5.0
35
34
32.15
20.5
11.7
16.0
2.2
15.0
9.0
38.0
16
80
4000
6.8
45
45
40.15
23.5
12.5
18.0
2.2
20.0
14.0
50.5
18
105
4000
10.5
55
53
48.15
29.0
14.0
17.0
3.2
24.0
16.0
58.0
20
120
4000
16.2
65
63
60.15
38.5
15.0
17.0
3.2
26.0
18.0
73.0
21
150
4000
22.4
    1) H2为带防护带尺寸。
    2) N7为带防护带尺寸
    3) 优选尺寸
    4) 精度等级N,H和P,规格20-45的导轨在特殊情况下,也可供货最长约为6000mm的单段导轨。
