您所在的位置  技术支持 》 滚珠丝杠篇 》 德国星牌滚珠丝杠 》 法兰式单螺母带转向尾盖 FSZ-E-S
返回上一页


     带密封
带轴向间隙，减小的轴向间隙，
预紧2%或5%额定动载荷
用于滚压精密丝杠SN-R
公差等级T5，T7，T9
d0=公称直径
P=螺距(R=右，L=左)
Dw=滚珠直径
i=螺母内滚珠螺旋圈数


规格
d0×P×Dw - i
部件号
DWG
文档
额定载荷
速度
Vmax
[m/min]

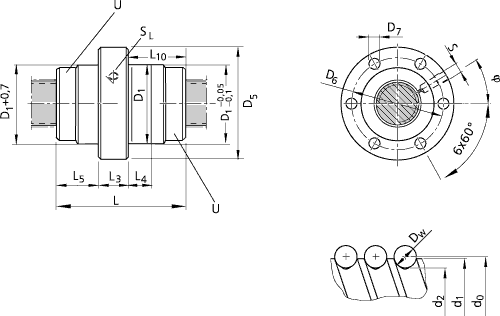

尺寸(mm)
d1
d2
D1
D5
g6
D6
D7
L
±0.5
L3
L4
 L5
L10
S
ø
(°)
动载
C
(N)
静载
C0
(N)
20×5R×3-4
1502-1-1041
14300
21500
30
19.0
16.9
33
58
45
6.6
40
10
6
15
15
M6
30
25×5R×3-4
1502-2-1041
15900
27200
30
24.0
21.9
38
63
50
6.6
43
10
6
16.5
16.5
M6
30
25×10R×3-4
1502-2-4041
15700
27000
60
24.0
21.9
38
63
50
6.6
62
10
16
16
36
M6
30
32×5R×3.5-4
1502-3-1041
21600
40000
23
31.0
28.4
48
73
60
6.6
48
12
6
18
18
M6
30
32×10R×3.969-5
1502-3-4041
31700
58300
47
31.0
27.9
48
73
60
6.6
77
12
16
20
45
M6
30
32×20R×3.969-2
1502-3-7041
13500
21800
94
31.0
27.9
56
80
68
6.6
65
12
10
19
34
M6
30
40×5R×3.5-5
1502-4-1041
29100
64100
19
39.0
36.4
56
80
68
6.6
52
14
8
18.5
19.5
M8×1
30
40×10R×6-4
1502-4-4041
50000
86400
38
38.0
33.8
63
95
78
9
71
14
16
22
35
M8×1
30
40×20R×6-3
1502-4-7041
37900
62800
75
38.0
33.8
63
95
78
9
89
14
25
22
53
M8×1
30
