您所在的位置  技术支持 》 直线导轨篇 》 德国星牌直线导轨 》 1651系列   钢制标准滑块(15-45)
返回上一页

标准宽
可选带滚珠链



DWG下载
15系列
20系列
25系列
30系列
35系列
45系列


     款式：
   —不带滚珠链的滑块：
       部件号见表
   —带滚珠链的滑块：
       部件号1651-...-22

  动态数值
  速度        Vmax =5 m/s
  加速度    amax =500 m/s2
  详细技术数据见"一般技术数据和计算"章节



特殊款式
部件号表
规格
精度等级
滑块部件号预紧等级
至大约10 um 间隙
预紧0.02 C
预紧 0.08 C
预紧0.13 C
15
UP
   1651-119-20 1651-129-20 1651-139-20
SP
   1651-111-20 1651-121-20 1651-131-20
P
   1651-112-20 1651-122-20 1651-132-20
H
 1651-193-20 1951-113-20 1651-123-20
N
1651-194-20
1651-114-20
1651-124-20
20
UP
1651-819-20
1651-829-20
1651-839-20
SP
1651-811-20
1651-821-20
1651-831-20
P
1651-812-20
1651-822-20
1651-832-20
H
1651-893-20
1651-813-20
1651-823-20
N
1651-894-20
1651-814-20
1651-824-20
25
UP

1651-219-20
1651-229-20
1651-239-20
SP

1651-211-20
1651-221-20
1651-231-20
P
1651-212-20
1651-222-20
1651-232-20
H
1651-293-20
1651-213-20
1651-223-20
N
1651-294-20
1651-214-20
1651-224-20
30
UP
1651-719-20
1651-729-20
1651-739-20
SP
1651-711-20
1651-721-20
1651-731-20
P
1651-712-20
1651-722-20
1651-732-20
H
1651-793-20
1651-713-20
1651-723-20
N
1651-794-20
1651-714-20
1651-724-20
35
UP
1651-319-20
1651-329-20
1651-339-20
SP
1651-311-20
1651-321-20
1651-331-20
P
1651-312-20
1651-322-20
1651-332-20
H
1651-393-20
1651-313-20
1651-323-20
N
1651-394-20
1651-314-20
1651-324-20
45 *
UP
1651-419-20
1651-429-20
1651-439-20
SP
1651-411-20
1651-421-20
1651-431-20
P
1651-412-20
1651-422-20
1651-432-20
H
1651-493-20
1651-413-20
1651-423-20
N
1651-494-20
1651-414-20
1651-424-20
精度等级H，间隙预紧，及从规格30起的0.02C预紧的滑块也可供货下列款式：
不锈钢滑块体
—防腐NR，不带滚珠链：
    部件号：2001-..3-30
—防腐NR，带滚珠链：
    部件号：2001-..3-32

镀硬铬滑块体
—防腐CR，不带滚珠链：
    部件号：1651-..3-70
—防腐CR，带滚珠链：
    部件号：1651-..3-72
          *在准备中

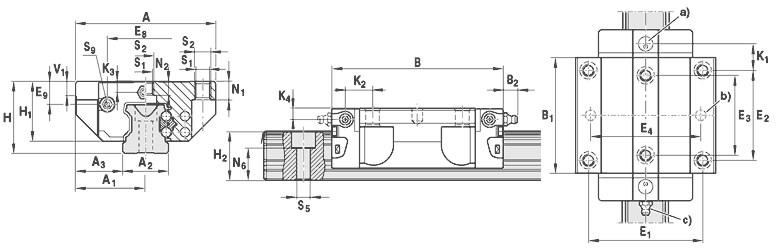

a)用于O型圈规格     规格15: ?4 · 1,0 (mm)   规格20-45: ?5 · 1,0 (mm)  在需要时。开润滑孔。见配件：润滑头安装。
b)推荐的定位销孔位置(尺寸E4) 在这个位置上可能已有加工用孔。这些孔适于括孔。
c)润滑嘴规格15和20：喇叭形润滑嘴A型-M3*5,DIN3405  B2=1.6mm
   在使用其它润滑嘴时：注意5mm拧入深度！
   规格在25至45：M6*8，DIN71412 B2=9.5mm
   在使用其它润滑嘴时：注意8mm拧入深度！
   润滑嘴在供货范围内(未安装)，可安在任意面上。

尺寸(mm)
规格
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1
E2
E3
E8
E9
K1
K2
K3
K4
15
47
23.5
15
16.0
58.2
39.2
24
19.90
16.30
16.20
5.0
38
30
26
24.55
6.70
8.00
9.6
3.20
3.20
20
63
31.5
20
21.5
75.0
49.6
30
25.35
20.75
20.55
6.0
53
40
35
32.50
7.30
11.80
11.8
3.35
3.35
25
70
35.0
23
23.5
86.2
57.8
36
29.90
24.45
24.25
7.5
57
45
40
38.30
11.50
12.45
13.6
5.50

5.50
30
90
45.0
28
31.0
97.7
67.4
42
35.35
28.55
28.35
7.0
72
52
44
48.40
14.60
14.00
15.7
6.05

6.05
35
100
50.0
34
33.0
110.5
77.0
48
40.40
32.15
31.85
8.0
82
62
52
58.00
17.35
14.50
16.0
6.90
6.90
45
120
60
45
37.5
137.6
97.0
60
50.30
40.15
39.85
10.0
100
80
60
69.80
20.90
17.30
19.3
8.20
8.20
    H21)为带防护带尺寸。    H22)为不带防护带尺寸
尺寸(mm)
额定载荷(N)3)
额定转矩(Nm)
规格
N1
N2
N6±0,5
S1
S2
S5
S9
重量
[kg]
动载
C
静载
C0
动载
Mt
静载
Mt0
动载
ML
静载
ML0
15
5.2
4.4
10.3
4.3
M5
4.4
M2.5-3.5
0.20
7800
13500
74
130
40
71
20
7.7
5.2
13.2
5.3
M6
6.0
M3-5
0.45
18800
24400
240
310
130
165
25
9.3
7.0
15.2
6.7
M8
7.0
M3-5
0.65
22800
30400
320
430
180
240
30
11.0
7.9
17.0
8.5
M10
9.0
M3-5
1.10
31700
41300
540
720
290
380
35
12.0
10.2
20.5
8.5
M10
9.0
M3-5
1.60
41900
54000
890
1160
440
565
45
15.0
12.4
23.5
10.4
M12
14.0
M4-7
3.00
68100
85700
1830
2310
890
1130
    3)不带滚珠链款式的额定载荷。带滚珠链款式的额定载额见产品一览及额定载荷。
