标准宽  低



DWG下载
20系列
25系列


     款式：
   —不带滚珠链的滑块：
       部件号见表
   —带滚珠链的滑块：
       部件号1693-...-22

  动态数值
  速度        Vmax =3 m/s
  加速度    amax =250 m/s2
  详细技术数据见"一般技术数据和计算"章节



特殊款式
部件号表
规格
精度等级
滑块部件号预紧等级
至大约10 um 间隙
预紧0.02 C
20
H
1693-893-10
1693-813-10
N
1693-894-10
1693-814-10
25
H
1693-293-10
1693-213-10
N
1693-294-10
1693-214-10
精度等级N(间隙和0.02C预紧)的滑块也可供货下列款式：
—带轻便密封
    (部件号16..-..4-11)
精度等级H和间隙预紧的滑块也可供货下列款式：
镀硬铬滑块体
—防腐CR，不带滚珠链：
    部件号：1693-..3-60


a)用于O型圈     5 · 1,0 (mm)  在需要时。开润滑孔。请索取说明
b)喇叭嘴B型-螺纹M3 B2=8mm  润滑嘴规格在25：有侧面接口  润滑接头带附加的防转保险。
   润滑嘴在供货范围内(未安装)，可安在任意面上。

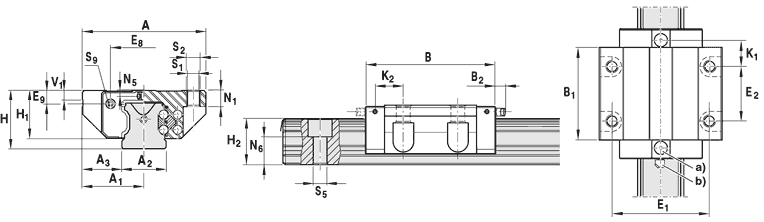

尺寸(mm)
规格
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1
E2
E8
E9
K1
K2
N1
20
59
29.5
20
19.5
72.5
49.6
28
23.0
20.7
20.55
6.0
49
32
30.5
5.6
13.0
7.7
25
73
36.5
23
25.0
81.0
57.8
33
26.5
24.4
24.25
7.5
60
35
38.3
8.5
16.6
17.0
9.3
    H21)为带防护带尺寸。    H22)为不带防护带尺寸
尺寸(mm)
额定载荷(N)
额定转矩(Nm)
规格
N5
N6±0,5
S1
S2
S5
S9
重量
[kg]
动载
C
静载
C0
动载
Mt
静载
Mt0
动载
ML
静载
ML0
20
3.6
13.2
5.4
M6
6.0
M3-5
0.40
14500
24400
190
310
100
165
25
4.1
15.2
6.8
M8
7.0
M3-5
0.60
22800
30400
320
430
180
240
