您所在的位置  技术支持 》 直线导轨篇 》 德国星牌直线导轨 》 1694系列   钢制低滑块
返回上一页


窄低



DWG下载
20系列
25系列


  动态数值
  速度        Vmax =3 m/s
  加速度    amax =250 m/s2
  详细技术数据见"一般技术数据和计算"章节



特殊款式

部件号表
规格
精度等级
滑块部件号预紧等级
至大约10 um 间隙
预紧0.02 C
20
H
1694-893-10
1694-813-10
N
1694-894-10
1694-814-10
25
H
1694-293-10
1694-213-10
N
1694-294-10
1694-214-10
精度等级N(间隙和0.02C预紧)的滑块也可供货下列款式:
—带轻便密封
    (部件号16..-..4-11)
精度等级H和间隙预紧的滑块也可供货下列款式:
镀硬铬滑块体
防腐CR:
    部件号:1694-..3-60


a)用于O型圈     5 · 1,0 (mm)  在需要时。开润滑孔。请索取说明
b)润滑嘴  喇叭形润滑嘴B型-螺纹M3 B2=8mm  润滑接头带附加的防转保险。润滑嘴规格25:有侧面接口
   润滑嘴在供货范围内(未安装),可安在任意面上。

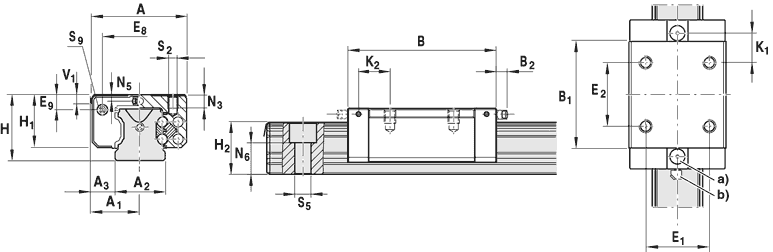

尺寸(mm)
规格
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1
E2
E8
E9
K1
K2
N3
20
42
21
20
11.0
72.5
49.6
28
23.0
20.7
20.55
6.0
32
32
30.5
5.6
13.0
6.3
25
48
24
23
12.5
81.0
57.8
33
26.5
24.4
24.25
7.5
35
35
38.3
8.5
16.6
17.0
7.0
    H21)为带防护带尺寸。    H22)为不带防护带尺寸
尺寸(mm)
额定载荷(N)
额定转矩(Nm)
规格
N5
N6±0,5
S2
S5
S9
重量
[kg]
动载
C
静载
C0
动载
Mt
静载
Mt0
动载
ML
静载
ML0
20
3.6
13.2
M5
6.0
M3-5
0.30
14500
24400
190
310
100
165
25
4.1
15.2
M6
7.0
M3-5
0.45
22800
30400
320
430
180
240
