您所在的位置  技术支持 》 直线导轨篇 》 德国星牌直线导轨 》 2011系列   钢制高速滑块
返回上一页

窄 高速款式



DWG下载
15系列
20系列
25系列
30系列
35系列




  动态数值
  速度        Vmax =10 m/s
  加速度    amax =500 m/s2
  详细技术数据见"一般技术数据和计算"章节

部件号表
规格
精度等级
滑块部件号预紧等级
预紧 0.08 C
15*
P
2011-122-90
H
2011-123-90
20
P
2011-822-90
H
2011-823-90
25
P
2011-222-90
H
2011-223-90
30
P
2011-722-90
H
2011-723-90
35
P
2011-322-90
H
2011-323-90







          *在准备中

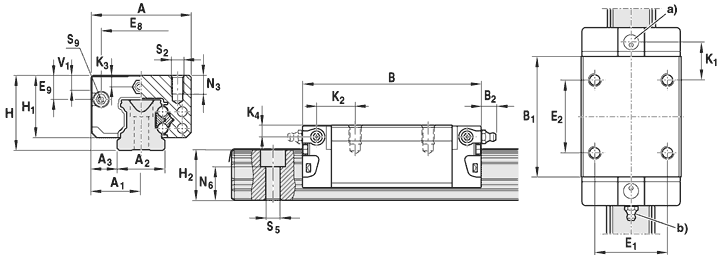

a)用于O型圈规格     规格15: ?4 · 1,0 (mm)   规格20-35: ?5 · 1,0 (mm)  在需要时。开润滑孔。见配件：润滑头安装。
b)润滑嘴规格15和20：喇叭形润滑嘴A型-M3*5,DIN3405  B2=1.6mm   在使用其它润滑嘴时：注意5mm拧入深度！
   规格在25至35：M6*8，DIN71412 B2=9.5mm   在使用其它润滑嘴时：注意8mm拧入深度！
   润滑嘴在供货范围内(未安装)，可安在任意面上。

尺寸(mm)
规格
A
A1
A2
A3
B
B1
H
H1
H21)
H22)
V1
E1
E2
E8
E9
K1
K2
K3
K4
15
34
17
15
9.5
58.2
39.2
24
19.90
16.30
16.20
5.0
26
26
24.55
6.70
10.00
11.60
3.20
3.20
20
44
22
20
12.0
75.0
49.6
30
25.35
20.75
20.55
6.0
32
36
32.50
7.30
13.80
13.80
3.35
3.35
25
48
24
23
12.5
82.6
57.8
36
29.90
24.45
24.25
7.5
35
35
38.30
11.50
17.45
18.60
5.50

5.50
30
60
30
28
16.0
97.7
67.4
42
35.35
28.55
28.35
7.0
40
40
48.40
14.60
20.00
21.70
6.05

6.05
35
70
35
34
18.0
110.5
77.0
48
40.40
32.15
31.85
8.0
50
50
58.00
17.35
20.50
22.00
6.90
6.90
    H21)为带防护带尺寸。    H22)为不带防护带尺寸
尺寸(mm)
额定载荷(N)3)
额定转矩(Nm)
规格
N3
N6±0,5
S2
S5
S9
重量
[kg]
动载
C
静载
C0
动载
Mt
静载
Mt0
动载
ML
静载
ML0
15
6.0
10.65
M4
4.4
M2.5-3.5
0.15
5300
9100
50
88
27
48
20
7.5
13.55
M5
6.0
M3-5
0.35
12700
16500
160
210
88
110
25
9.0
15.55
M6
7.0
M3-5
0.45
15500
20600
210
290
120
160
30
12.0
17.35
M8
9.0
M3-5
1.80
21500
28000
360
490
190
250
35
13.0
20.85
M8
9.0
M3-5
1.15
28500
36700
600
780
300
380
