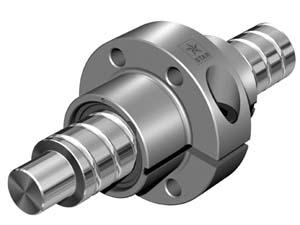

	标准系列
	带标准密封及加强型密封预紧可调
	用于滚压精密丝杠SN-R，公差等级T5，T7，T9 和精密丝杠SN-F，公差等级P1，P3，P5，(T7) 部分产品可订购左旋结构

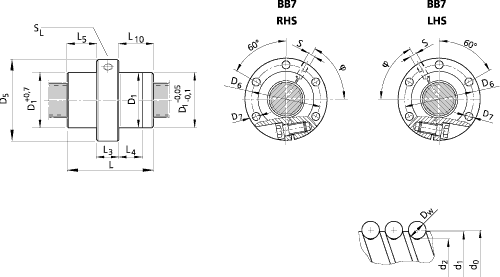

结构形式用于8×2.5R×1.588-3

注意：由于加工需要，精密丝杠SN-F中的螺纹根径d₂可能最多要小0.3mm。

d₀=公称直径
P=螺距(R=右，L=左)
Dw=滚珠直径
i=螺母内滚珠螺旋圈数

			动载 C (N)	静载 C₀ (N)		d₁	d₂	D_{1 f9}	D₅	安装孔圈	D₆	D₇	L	L₃	L₄	L₅	L₁₀	S	Ø (°)	重量 m (kg)
规格 d₀×P×Dw - i	部件号	DWG 文档	额定载荷		速度 V_max [m/min]	尺寸(mm)
			额定载荷			d₁	d₂	D_{1 f9}	D₅	安装孔圈	D₆	D₇	L	L₃	L₄	L₅	L₁₀	S	Ø (°)	重量 m (kg)
8×2.5R×1.588-3	1532-2-3004		2200	2800	15	7.5	6.3	16	30	BB7	23	3.4	16	13	3	0	3	4	0	0.06
12×5R×2-3	1532-4-6023		3800	5800	30	11.4	9.9	24	40	BB7	32	4.5	28	12	8	8	8	M6	55	0.12
12×10R×2-2	1532-4-9014		2500	3600	60	11.4	9.9	24	40	BB7	32	4.5	33	12	10.5	10.5	10.5	M6	55	0.13
16×5R×3-4	1512-0-1024		12300	16100	30	15.0	12.9	28	53	BB7	40	6.6	38	15	10	11.5	11.5	M6	53	0.24
16×10R×3-3	1512-0-4014		9600	12300	60	15.0	12.9	28	53	BB7	40	6.6	45	15	15	15	15	M6	180	0.25
16×16R×3-2	1512-0-6014		6300	7600	96	15.0	12.9	33	58	BB7	45	6.6	45	15	15	15	15	M6	50	0.42
20×5R×3-4	1512-1-1014		14300	21500	30	19.0	16.9	33	58	BB7	45	6.6	40	15	10	12.5	12.5	M6	56	0.31
20×20R×3.5-2	1512-1-7014		9100	12100	120	19.3	16.7	38	63	BB7	50	6.6	57	20	18.5	18.5	18.5	M6	60	0.63
25×5R×3-4	1512-2-1014		15900	27200	30	24.0	21.9	38	63	BB7	50	6.6	45	20	10	12.5	12.5	M6	60	0.44
25×10R×3-4	1512-2-4014		15700	27000	60	24.0	21.9	38	63	BB7	50	6.6	64	20	16	22	22	M6	60	0.53
25×25R×3.5-2	1512-2-8014		10100	15100	150	24.0	21.4	48	73	BB7	60	6.6	70	25	22.5	22.5	22.5	M6	48	1.13
32×5R×3.5-4	1512-3-1014		21600	40000	23	31.0	28.4	48	73	BB7	60	6.6	48	20	10	14	14	M6	60	0.64
32×5L×3.5-4	1552-3-1004		21600	40000	23	31.0	28.4	48	73	BB7	60	6.6	48	20	10	14	14	M6	59	0.64
32×10R×3.969-5	1512-3-4014		31700	58300	47	31.0	27.9	48	73	BB7	60	6.6	77	20	16	28.5	28.5	M6	168	0.87
32×20R×3.969-2	1512-3-7014		13500	21800	94	31.0	27.9	56	80	BB7	68	6.6	64	20	22	22	22	M6	60	1.14
32×32R×3.969-2	1512-3-9014		13400	22000	150	31.0	27.9	56	80	BB7	68	6.6	88	20	34	34	34	M6	60	1.44
40×5R×3.5-5	1512-4-1014		29100	64100	19	39.0	36.4	56	80	BB7	68	6.6	54	20	10	17	17	M8×1	65	0.87
40×5L×3.5-5	1552-4-1004		29100	64100	19	39.0	36.4	56	80	BB7	68	6.6	54	20	10	17	17	M8×1	65	0.87
40×10R×6-4	1512-4-4014		50000	86400	38	38.0	33.8	63	95	BB7	78	9	70	25	16	22.5	22.5	M8×1	57	1.53
40×10L×6-4	1552-4-4004		50000	86400	38	38.0	33.8	63	95	BB7	78	9	70	25	16	22.5	22.5	M8×1	57	1.53
40×20R×6-3	1512-4-7014		37900	62800	75	38.0	33.8	63	95	BB7	78	9	88	25	25	31.5	31.5	M8×1	180	1.77
40×40R×6-2	1512-4-9014		25500	40300	150	38.0	33.8	72	110	BB7	90	11	102	40	31	31	31	M8×1	49	3.77
50×5R×3.5-5	1512-5-1014		32000	81300	15	49.0	46.4	68	98	BB7	82	9	54	25	10	14.5	14.5	M8×1	67	1.23
50×10R×6-6	1512-5-4014		79700	166500	30	48.0	43.8	72	110	BB7	90	11	90	30	16	30	30	M8×1	61	2.44
50×20R×6.5-3	1512-5-7014		47900	87900	60	48.0	43.4	85	125	BB7	105	11	92	30	25	31	31	M8×1	180	3.94
50×40R×6.5-2	1512-5-9014		32100	55800	120	48.0	43.4	85	125	BB7	105	11	109	30	39.5	39.5	39.5	M8×1	60	4.42
63×10R×6-6	1512-6-4014		88800	214300	24	61.0	56.8	85	125	BB7	105	11	90	30	16	30	30	M8×1	65	2.94
63×20R×6.5-3	1512-6-7014		53200	112100	48	61.0	56.4	95	140	BB7	118	14	92	30	25	31	31	M8×1	190	4.45
63×40R×6.5-2	1512-6-9014		36900	74300	95	61.0	56.4	95	140	BB7	118	14	109	30	39.5	39.5	39.5	M8×1	70	4.95
80×10R×6.5-6	1512-7-4014		108400	291700	19	78.0	73.3	105	150	BB7	125	14	95	30	16	32.5	32.5	M8×1	67	4.2
80×20R×12.7-6	1512-7-7024		262700	534200	30	76.0	67.0	125	180	BB7	152	18	170	50	25	60	60	M8×1	60	13.3
