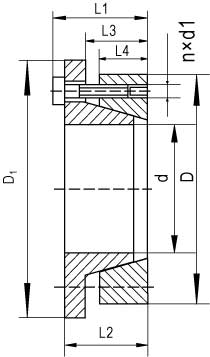

Z13型锁紧联结盘的基本尺寸
(按JB/T 7934-1999生产)
型号
基本尺寸
额定负荷
螺钉的
拧紧
力矩
MA
N·m
胀套与轴
结合面上
的压力
Pf
N/mm2
胀套与轮
毂结合面
上的压力
Pf′
N/mm2
重量
kg
d
D
L1
L2
L3
L4
D1
d1×n
轴向力
Ft
KN
转矩
Mt
KN·m
Z13 20×47
20
47
48
42
29
26
53
M6×7
0.54
54
14
276
117
0.51
Z13 22×47
22
47
48
42
29
26
53
M6×7
O.6
54
14
253
118
0.53
Z13 24×50
24
50
48
42
29
26
56
M6×7
0.65
54
14
230
110
0.55
Z13 25×50
25
50
48
42
29
26
56
M6×7
0.68
54
14
222
111
0.65
Z13 28×55
28
55
48
42
29
26
61
M6×7
0.76
54
14
198
100
0.62
Z13 30×55
30
55
48
42
29
26
61
M6×7
0.82
54
14
186
101
0.8
Z13 32×60
32
60
48
42
29
26
66
M6×11
1.31
82
14
261
139
0.7
Z13 35×60
35
60
48
42
29
26
66
M6×11
1.44
82
14
240
140
0.81
Z13 38×65
38
65
48
42
29
26
71
M6×11
1.56
82
14
220
129
0.77
Z13 40×65
40
65
48
42
29
26
71
M6×11
1.64
82
14
209
129
1.33
Z13 42×75
42
75
59
51
34.4
30
81
M8×6
213
101
41
213
119
1.24
Z13 45×75
45
75
59
51
34.4
30
81
M8×6
228
101
41
199
119
1.44
Z13 48×80
48
80
59
51
34.4
30
86
M8×6
243
101
41
186
112
1.41
Z13 50×80
50
80
59
51
34.4
30
86
M8×6
253
101
41
179
112
1.35
Z13 55×85
55
85
59
51
34.4
30
91
M8×9
4.18
152
41
244
158
1.45
Z13 60×90
60
90
59
51
34.4
30
96
M8×9
4.56
152
41
224
149
1.55
Z13 65×95
65
95
59
51
34.4
30
102
M8×9
4.94
152
41
206
141
1.67
Z13 70×110
70
110
66
56
45
40
117
M10×7
6.5
186
83
176
112
2.61
Z13 75×115
75
115
66
56
45
40
122
M10×7
7
186
83
165
107
2.75
Z13 80×120
80
120
66
56
45
40
127
M10×7
7.4
186
83
153
102
2.89
Z13 85×125
85
125
66
56
45
40
132
M10×8
9
213
83
165
112
3.04
Z13 90×130
90
130
66
56
45
40
137
M10×8
9.6
213
83
157
109
3.18
Z13 95×135
95
135
66
56
45
40
142
M10×10
12.6
267
83
185
130
3.33
Z13 100×145
100
145
77
65
52
46
152
M12×7
13.3
270
145
153
105
4.62
Z13 110×155
110
155
77
65
52
46
163
M12×7
14.7
270
145
140
99
5
Z13 120×165
120
165
77
65
52
46
173
M12×8
18.4
309
145
147
107
5.37
Z13 130×180
130
180
77
65
52
46
188
M12×10
25.1
388
145
171
124
6.46
Z13 140×190
140
190
87.5
73.5
58.5
51
199
M14×11
40.15
586
230
213
157
7.73
Z13 150×200
150
200
87.5
73.5
58.5
51
209
M14×12
47
639
230
217
163
8.21
Z13 160×210
160
210
87.5
73.5
58.5
51
219
M14×13
54.3
692
230
220
167
8.64
Z13 170×225
170
225
87.5
73.5
58.5
51
234
M14×14
63
746
230
226
171
10.14
Z13 180×235
180
235
87.5
73.5
58.5
51
244
M14×14
66
746
230
212
162
10.66
