您所在的位置  技术支持 》 直线导轨篇 》 台湾上银(HIWIN)直线导轨 》 AGW-SB  AGW-CB型
返回上一页

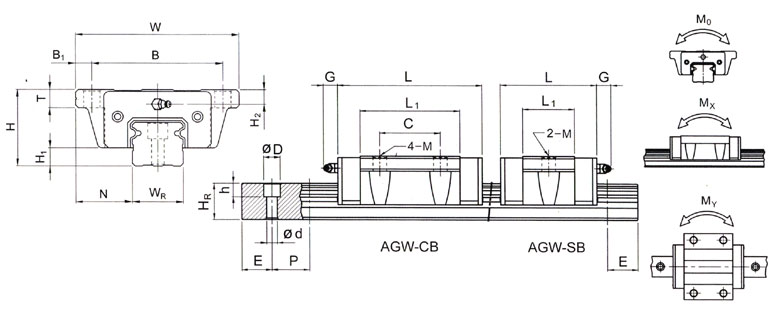

型号
组件尺寸
(mm)
滑块尺寸
(mm)
滑轨尺寸
(mm)
H
H1
N
W
B
B1
C
L1
L
G
M
T
H2
WR
HR
D
h
d
P
E
AGW 15SB
24
5
18.5
52
41
5.5
-
22.8
41
5.7
Ø4.5
7
5.5
15
13.5
6
4.5
3.5
60
20
AGW 15CB
26
38.7
56.9
AGW 20SB
28
6
19.5
59
49
5
-
26.2
48
12
Ø5.5
9
6
20
15.5
9.5
8.5
6
60
20
AGW 20CB
32
44.1
65.9
AGW 25SB
33
7
25
73
60
6.5
-
34.5
58.7
12
Ø7
10
7
23
18.5
11
9
7
60
20
AGW 25CB
35
58.3
82.5
AGW 30SB
42
10
31
90
72
9
-
36.6
66.4
12
Ø9
9
8
28
24
11
9
7
80
20
AGW 30CB
40
65.2
95

型号

滑轨的
固定螺栓尺寸
(mm)

基本动
额定负荷
C(kgf)
基本静
额定负荷
C0(kgf)
容许静力矩
重量
MR
(kgf-m)
MP
(kgf-m)
MY
(kgf-m))
滑块
(kg)
滑轨
(kg/m)
AGW 15SB
M3×16
440
590
4.8
2.3
2.3
0.15
1.43
AGW 15CB
640
1010
8.3
6.3
6.3
0.23
AGW 20SB
M5×16
650
920
10.1
4.5
4.5
0.24
2.16
AGW 20CB
970
1450
15.9
10.4
10.4
0.36
AGW 25SB
M6×20
1080
1330
16.7
7.8
7.8
0.44
2.95
AGW 25CB
1550
2290
28.7
21.1
21.1
0.68
AGW 30SB
M6×25
1550
2030
30.8
14.0
14.0
0.72
4.76
AGW 30CB
2470
3390
51.3
35.5
35.5
1.16
