型号

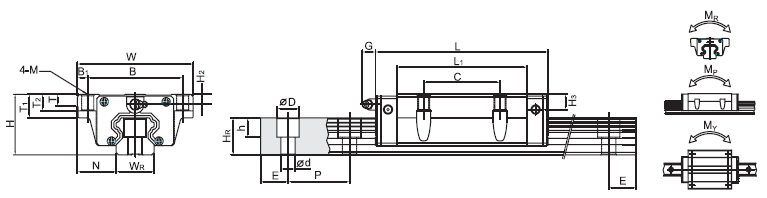

组件尺寸
(mm)
滑块尺寸
(mm)
滑轨尺寸
(mm)
H
H1
N
W
B
B1
C
L1
L
G
M
T
T1
T2
H2
H3
WR
HR
D
h
d
P
E
HGW 15CB
24
4.3
16
47
38
4.5
30
39.4
61.4
5.3
Ø4.5
6
8.9
6.95
4.5
5.5
15
15
7.5
5.3
4.5
60
20
HGW 20CB
30
4.6
21.5
63
53
5
40
50.5
77.5
12
Ø6
8
10
9.5
6
7
20
17.5
9.5
8.5
6
60
20
HGW 20HB
65.2
92.2
HGW 25CB
36
5.5
23.5
70
57
6.5
45
58
84
12
Ø7
8
14
10
6
9
23
22
11
9
7
60
20
HGW 25HB
78.6
104.6
HGW 30CB
42
6
31
90
72
9
52
70
97.4
12
Ø9
8.5
16
10
6.5
10.8
28
26
14
12
9
80
20
HGW 30HB
93
120.4
HGW 35CB
48
7.5
33
100
82
9
62
80
112.4
12
Ø9
10.1
18
13
9
12.6
34
29
14
12
9
80
20
HGW 35HB
105.8
138.2
HGW 45CB
60
9.5
37.5
120
100
10
80
97
139.4
12.9
Ø11
15.1
22
15
8.5
20.5
45
38
20
17
14
105
22.5
HGW 45HB
128.8
171.2
HGW 55CB
70
13
43.5
140
116
12
95
117.7
166.7
12.9
Ø14
17.5
26.5
17
12
19
53
44
23
20
16
120
30
HGW 55HB
155.8
204.8
HGW 65CB
90
15
53.5
170
142
14
110
144.2
200.2
12.9
Ø16
25
37.5
23
15
15
63
53
26
22
18
150
35
HGW 65HB
203.6
259.6

型号

滑轨的
固定螺栓尺寸
(mm)

基本动
额定负荷
C(kN)
基本静
额定负荷
C0(kN)
容许静力矩
重量
MR
(kN-m)
MP
(kN-m)
MY
(kN-m))
滑块
(kg)
滑轨
(kg/m)
HGW 15CB
M4×16
11.38
25.31
0.17
0.15
0.15
0.17
1.45
HGW 20CB
M5×16
17.75
37.84
0.38
0.27
0.27
0.40
2.21
HGW 20HB
21.18
48.84
0.48
0.47
0.47
0.52
HGW 25CB
M6×20
26.48
56.19
0.64
0.51
0.51
0.59
3.21
HGW 25HB
32.75
76.00
0.87
0.88
0.88
0.80
HGW 30CB
M8×25
38.74
83.06
1.06
0.85
0.85
1.09
4.47
HGW 30HB
47.27
110.13
1.40
1.47
1.47
1.44
HGW 35CB
M8×25
49.52
102.87
1.73
1.20
1.20
1.56
6.30
HGW 35HB
60.21
136.31
2.29
2.08
2.08
2.06
HGW 45CB
M12×35
77.57
155.93
3.01
2.35
2.35
2.79
10.41
HGW 45HB
94.54
207.12
4.00
4.07
4.07
3.69
HGW 55CB
M14×45
114.44
227.81
5.66
4.06
4.06
4.52
15.08
HGW 55HB
139.35
301.26
7.49
7.01
7.01
5.96
HGW 65CB
M16×50
163.63
324.71
10.02
6.44
6.44
9.17
21.18
HGW 65HB
208.36
457.15
14.15
11.12
11.12
12.89
