您所在的位置  技术支持 》 直线导轨篇 》 台湾HIWIN直线导轨 》 LGW-CA / LGW-HA 型
返回上一页

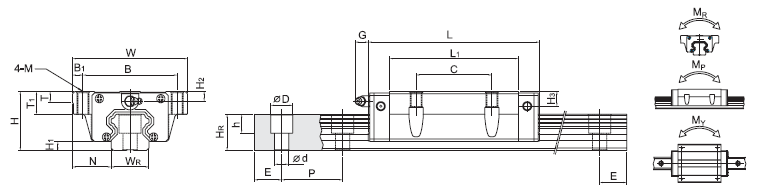

型号
组件尺寸
(mm)
滑块尺寸
(mm)
滑轨尺寸
(mm)
H
H1
N
W
B
B1
C
L1
L
G
M
T
T1
H2
H3
WR
HR
D
h
d
P
E
LGW 15CA
24
4.3
16
47
38
4.5
30
39.6
60.6
5.3
M5
6
9
4.5
3.6
15
14
7.5
5.3
4.5
60
20
LGW 20CA
30
5
21.5
63
53
5
40
52.7
77.3
12
M6
8
10
7.1
7.1
20
15
9.5
8.5
6
60
20
LGW 20HA
67
91.6
LGW 25CA
36
6.5
23.5
70
57
6.5
45
57.6
85.6
12
M8
8
14
7.2
7
23
20
11
9
7
60
20
LGW 25HA
76.6
104.6
LGW 30CA
42
7
31
90
72
9
52
72
104.4
12
M10
8
16
7.5
7.5
28
23
14
12
9
80
20
LGW 30HA
93
125.4
LGW 35CA
48
8
33
100
82
9
62
82
118.4
12
M10
10
18
9
9
34
25
14
12
9
80
20
LGW 35HA
105.8
142.2
LGW 45CA
60
10
37.5
120
100
10
80
99.6
139.2
12.9
M12
15
22
11
11
45
32
20
17
14
105
22.5
LGW 45HA
133
172.6
LGW 55CA
70
13
43.5
140
116
12
95
115.8
164.8
12.9
M14
17
26
12
12
53
40
23
20
16
120
30
LGW 55HA
154.7
203.7
LGW 65CA
90
19
53.5
170
142
14
110
138.6
197.6
12.9
M16
23
37
20
20
63
48
26
22
18
150
35
LGW 65HA
187.6
246.8

型号

滑轨的
固定螺栓尺寸
(mm)

基本动
额定负荷
C(kgf)
基本静
额定负荷
C0(kgf)
容许静力矩
重量
MR
(kgf-m)
MP
(kgf-m)
MY
(kgf-m))
滑块
(kg)
滑轨
(kg/m)
LGW 15CA
M4×16
1040
1680
13.5
11.0
11.0
0.20
1.47
LGW 20CA
M5×16
1650
2670
28.1
22.8
22.8
0.46
2.08
LGW 20HA
2100
3400
35.7
35.9
35.9
0.58
LGW 25CA
M6×20
2410
3880
46.6
37.2
37.2
0.64
3.15
LGW 25HA
3210
5180
62.2
63.6
63.6
0.86
LGW 30CA
M8×25
3380
5460
79.3
61.2
61.2
1.20
4.41
LGW 30HA
4400
7100
103.0
100.4
100.4
1.56
LGW 35CA
M8×25
4180
6740
118.1
84.4
84.4
1.78
5.93
LGW 35HA
5430
8770
153.5
138.4
138.4
2.34
LGW 45CA
M12×35
6020
9710
223.5
141.3
141.3
3.13
10.01
LGW 45HA
8430
13600
312.8
259.2
259.2
4.27
LGW 55CA
M14×45
9740
13220
384.9
280.9
280.9
5.50
14.82
LGW 55HA
11810
18510
489.8
442.7
442.7
6.70
LGW 65CA
M16×50
14940
20990
738.8
579.0
579.0
8.50
21.26
LGW 65HA
18290
27290
1007.5
1040.8
1040.8
10.70
