您所在的位置  技术支持 》 直线导轨篇 》 台湾HIWIN直线导轨 》 LGW-CB / LGW-HB 型
返回上一页

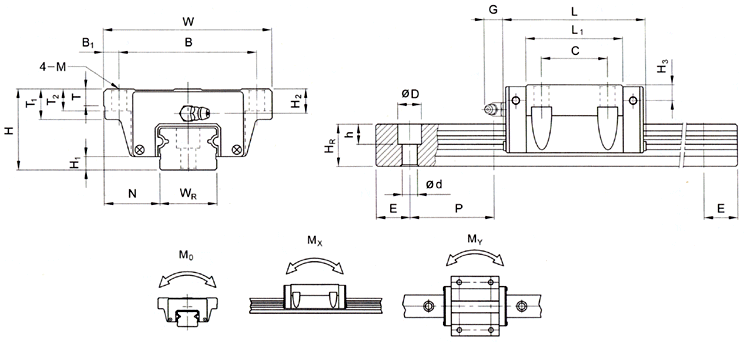

型号
组件尺寸
(mm)
滑块尺寸
(mm)
滑轨尺寸
(mm)
H
H1
N
W
B
B1
C
L1
L
G
M
T
T1
T2
H2
H3
WR
HR
D
h
d
P
E
LGW 15CB
24
4.5
16
47
38
4.5
30
39.6
60.6
5.3
Ø4.5
6
9
7
4.5
3.6
15
14
7.5
5.3
4.5
60
20
LGW 20CB
30
5
21.5
63
53
5
40
52.7
77.3
12
Ø6
8
10
10
7.1
7.1
20
15
9.5
8.5
6
60
20
LGW 20HB
67
91.6
LGW 25CB
36
6.5
23.5
70
57
6.5
45
57.6
85.6
12
Ø7
8
14
10
7.2
7
23
20
11
9
7
60
20
LGW 25HB
76.6
104.6
LGW 30CB
42
7
31
90
72
9
52
72
104.4
12
Ø9
8
16
10
7.5
7.5
28
23
14
12
9
80
20
LGW 30HB
93
125.4
LGW 35CB
48
8
33
100
82
9
62
82
118.4
12
Ø9
10
18
13
8
9
34
25
14
12
9
80
20
LGW 35HB
105.8
142.2
LGW 45CB
60
10
37.5
120
100
10
80
99.6
139.2
12.9
Ø11
15
22
15
11
11
45
32
20
17
14
105
22.5
LGW 45HB
133
172.6
LGW 55CB
70
13
43.5
140
116
12
95
115.8
164.8
12.9
Ø14
17
26
17
12
12
53
40
23
20
16
120
30
LGW 55HB
154.7
203.7
LGW 65CB
90
19
53.5
170
142
14
110
138.6
197.6
12.9
Ø16
23
37
23
20
20
63
48
26
22
18
150
35
LGW 65HB
187.6
246.6

型号

滑轨的
固定螺栓尺寸
(mm)

基本动
额定负荷
C(kgf)
基本静
额定负荷
C0(kgf)
容许静力矩
重量
MR
(kgf-m)
MP
(kgf-m)
MY
(kgf-m))
滑块
(kg)
滑轨
(kg/m)
LGW 15CB
M4×16
1040
1680
13.5
11.0
11.0
0.20
1.47
LGW 20CB
M5×16
1650
2670
28.1
22.8
22.8
0.46
2.08
LGW 20HB
2100
3400
35.7
35.9
35.9
0.58
LGW 25CB
M6×20
2410
3880
46.6
37.2
37.2
0.64
3.15
LGW 25HB
3210
5180
62.2
63.6
63.6
0.86
LGW 30CB
M8×25
3380
5460
79.3
61.2
61.2
1.20
4.41
LGW 30HB
4400
7100
103.0
100.4
100.4
1.56
LGW 35CB
M8×25
4180
6740
118.1
84.4
84.4
1.78
5.93
LGW 35HB
5430
8770
153.5
138.4
138.4
2.34
LGW 45CB
M12×35
6020
9710
223.5
141.3
141.3
3.13
10.01
LGW 45HB
8430
13600
312.8
259.2
259.2
4.27
LGW 55CB
M14×45
9740
13220
384.9
280.9
280.9
5.50
14.82
LGW 55HB
11810
18510
489.8
442.7
442.7
6.70
LGW 65CB
M16×50
14940
20990
738.8
579.0
579.0
8.50
21.26
LGW 65HB
18290
27290
1007.5
1040.8
1040.8
10.70
